Mixer Allen & Heath AHM-16

Mixer Allen & Heath AHM-16 là một giải pháp xử lý âm thanh ma trận mạnh mẽ, được tối ưu hóa cho các dự án âm thanh thương mại và lắp đặt cố định. Với khả năng định tuyến tín hiệu linh hoạt, bộ công cụ xử lý âm thanh chuyên nghiệp và giao diện điều khiển trực quan, AHM-16 mang đến sự kiểm soát toàn diện cho các hệ thống âm thanh phức tạp.

1. Thiết kế nhỏ gọn, trực quan

Mixer AHM-16 sở hữu kích thước nhỏ gọn 482.6 x 44 x 270mm và trọng lượng 3,8 kg, khá nhỏ gọn giúp việc vận chuyển và lắp đặt trong không gian, đặc biệt trong những diện tích hạn chế trở nên dễ dàng.

AHM-16 được chế tạo với các thành phần chất lượng và quy trình sản xuất nghiêm ngặt của Allen & Heath mang đến độ tin cậy cao, đảm bảo hoạt động ổn định trong thời gian dài.

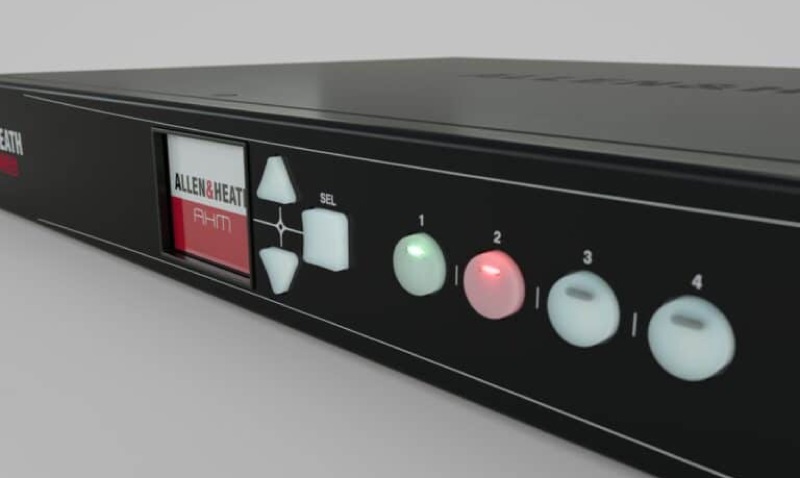

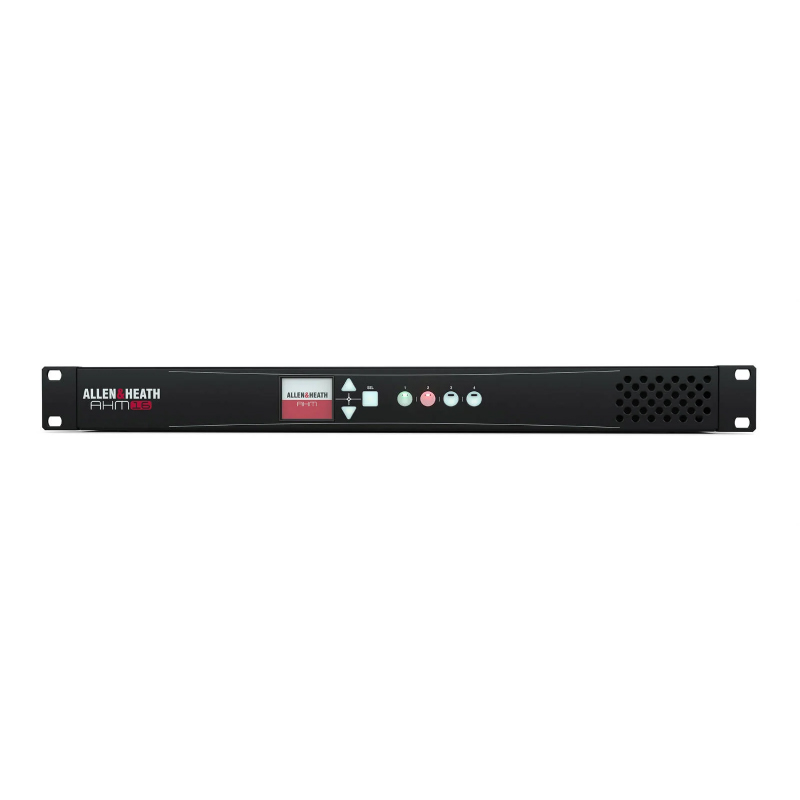

Mặt trước của thiết bị tối giản với các đèn LED hiển thị trạng thái hoạt động, cổng kết nối mạng Ethernet, và có thể có một vài chỉ báo cơ bản khác. Hầu hết các cổng kết nối âm thanh được bố trí ở mặt sau để thuận tiện cho việc đi dây cố định và giữ cho mặt trước gọn gàng, dễ quan sát.

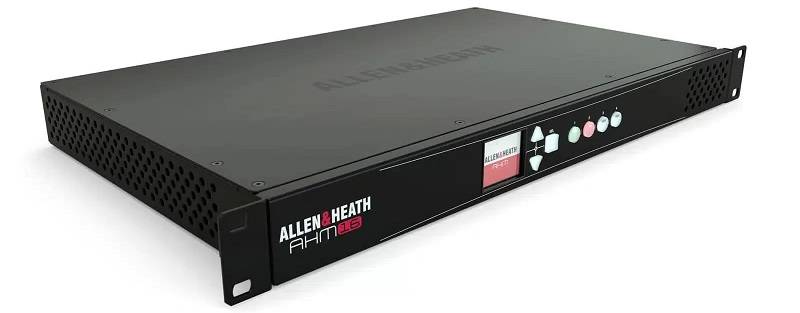

2. Đánh giá chất lượng của mixer

2.1. Ma trận 16 x 16

Mixer AHM-16 là được xây dựng với dạng ma trận trộn 16 đầu vào x 16 đầu ra mạnh mẽ. Bạn có thể tự do kết nối mọi nguồn âm thanh bất kể trong mixer hay nguồn từ thiết bị bên ngoài tới mọi điểm phát.

Điều này giúp bạn dễ dàng thiết lập hệ thống âm thanh cho nhiều vùng khác nhau, quản lý nhiều bộ loa và kết nối nhiều nguồn âm thanh một cách thuận tiện.

2.2. Bộ công cụ xử lý âm thanh mạnh mẽ

Mixer Allen & Heath AHM-16 được trang bị một bộ công cụ quản lý âm thanh toàn diện và mạnh mẽ trên mọi đầu vào và vùng (output zone), mang đến khả năng tinh chỉnh âm thanh chuyên sâu:

• Bộ trộn micrô tự động (Automatic Mic Mixer): Tự động điều chỉnh mức khuếch đại của nhiều micro đang hoạt động, tối ưu hóa độ rõ ràng của giọng nói và giảm thiểu tiếng ồn nền, đặc biệt hữu ích cho các ứng dụng hội nghị, thảo luận.
• ANC (Bù tiếng ồn xung quanh - Ambient Noise Compensation): Tự động điều chỉnh mức âm lượng của hệ thống dựa trên mức độ tiếng ồn xung quanh, đảm bảo âm thanh luôn rõ ràng mà không gây khó chịu.

• Ưu tiên Ducking (Priority Ducking): Cho phép một nguồn âm thanh ưu tiên (ví dụ: thông báo khẩn cấp) tự động giảm âm lượng của các nguồn khác, đảm bảo thông tin quan trọng luôn được truyền tải rõ ràng.
• PEQ 8 băng tần, động lực và độ trễ trên mọi đầu vào và vùng: Cung cấp khả năng điều chỉnh tần số chi tiết (8 băng tần parametric EQ), kiểm soát dải động (dynamics bao gồm compressor, gate) và căn chỉnh thời gian (delay) trên từng kênh đầu vào và vùng đầu ra.
• Xử lý loa (Loudspeaker Processing): Bao gồm các công cụ chuyên dụng để tối ưu hóa hiệu suất loa như bộ lọc phân tần (x-over), độ trễ (delay), bộ giới hạn (limiter), bộ cân bằng tham số (PEQ) và bộ lọc thông toàn dải (All-Pass Filter) để điều chỉnh pha.
• Hỗ trợ NTP (Network Time Protocol): Cho phép đồng bộ hóa thời gian với các thiết bị khác trên mạng, quan trọng cho các hệ thống lớn và phức tạp.
• EQ Ganging (Điều khiển tương đối, tuyệt đối và phản chiếu): Cho phép liên kết và điều khiển đồng thời các tham số EQ trên nhiều kênh hoặc vùng, với các chế độ điều khiển khác nhau để duy trì sự cân bằng hoặc tạo hiệu ứng đặc biệt.

3. Kết nối của mixer

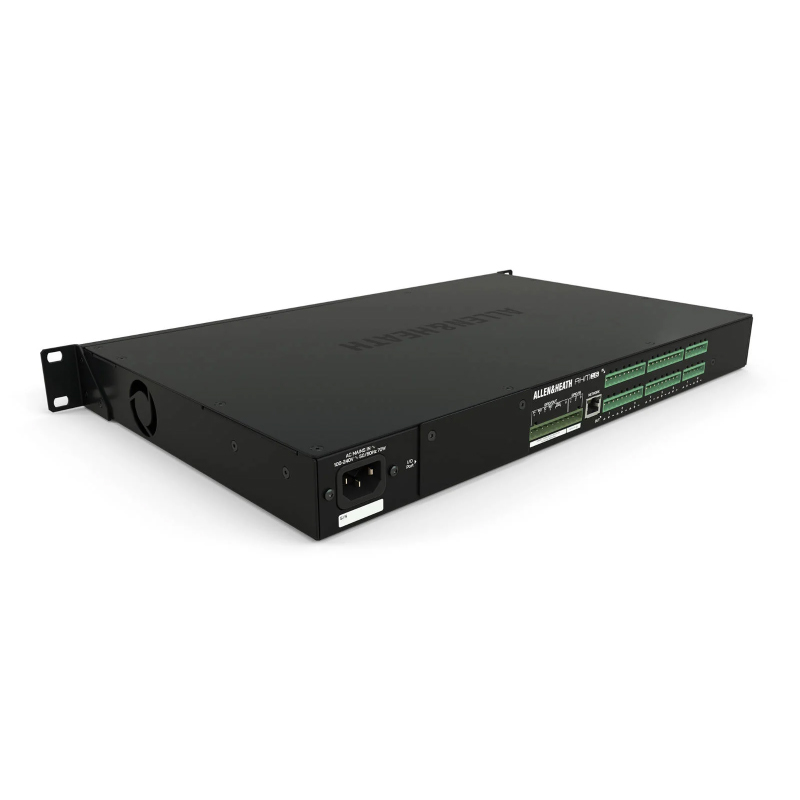

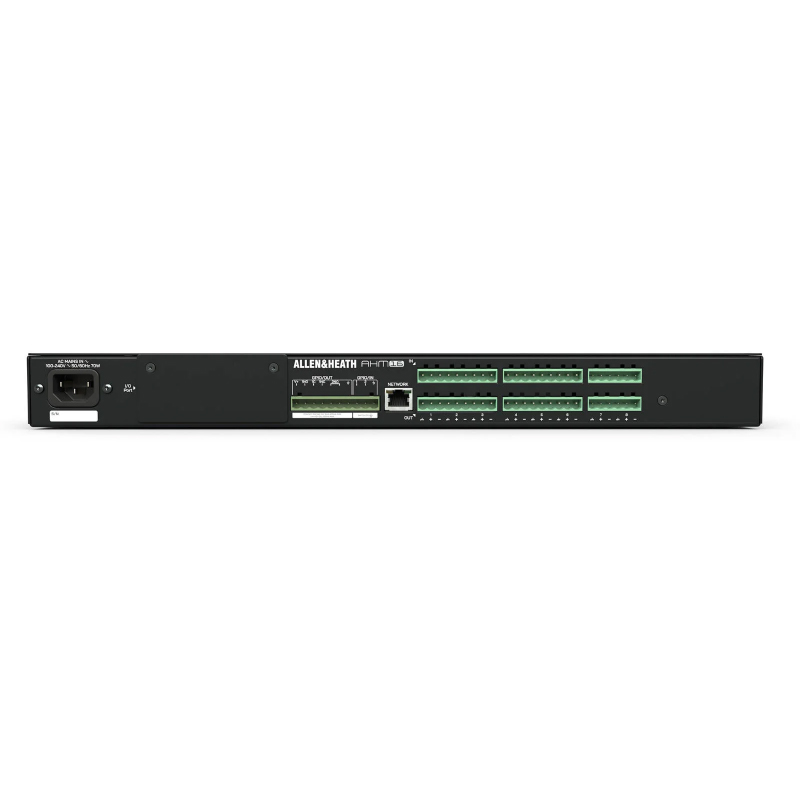

Mixer AHM-16 có khả năng tích hợp mạnh mẽ với các hệ thống âm thanh chuyên nghiệp qua hệ thống các cổng ngõ kết nối được trang bị gồm:

• 8 đầu vào analog cục bộ: Kết nối trực tiếp các nguồn âm thanh như micro, máy phát nhạc.
• 8 đầu ra analog cục bộ: Kết nối với bộ khuếch đại, loa hoặc các thiết bị xử lý âm thanh khác.
• Cổng mạng Gigabit Ethernet: Cho phép kết nối mạng để điều khiển, cấu hình và tích hợp với các thiết bị khác.
• Cổng giao tiếp dSNAKE: Kết nối với các bộ mở rộng đầu vào/đầu ra từ xa của Allen & Heath, tăng số lượng kênh khi cần.
• Cổng giao tiếp Dante (tùy chọn): Hỗ trợ giao thức truyền tải âm thanh qua mạng Dante, cho phép tích hợp với các hệ thống âm thanh dựa trên Dante.
• Cổng điều khiển GPIO: Cung cấp các cổng vào/ra đa năng để điều khiển và nhận tín hiệu từ các thiết bị bên ngoài.
• Cổng RS-232: Cho phép tích hợp với các hệ thống điều khiển của bên thứ ba.

Sự đa dạng trong kết nối này giúp AHM-16 dễ dàng tích hợp vào nhiều cấu trúc hệ thống âm thanh thương mại khác nhau.

4. Điều khiển mixer dễ dàng với nhiều cách thức

Mixer AHM-16 mang đến khả năng điều khiển hệ thống âm thanh một cách toàn diện và linh hoạt thông qua nhiều phương thức khác nhau. Từ đó giúp quản lý hiệu quả hơn.

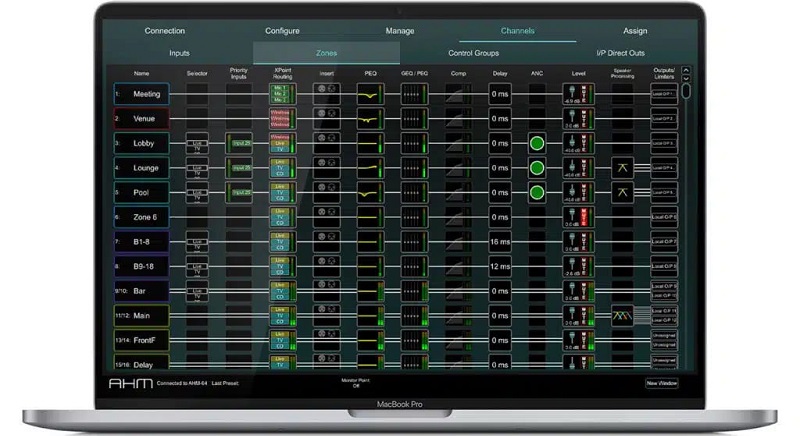

Mixer được điều khiển chính qua phần mềm AHM System Manager, cho phép cấu hình mọi khía cạnh của hệ thống, từ định tuyến tín hiệu đến xử lý âm thanh và quản lý thiết bị ngoại vi.

Bên cạnh đó, AHM-16 còn tương thích với các bộ điều khiển từ xa IP tùy chọn của Allen & Heath, cho phép điều chỉnh âm lượng, chọn nguồn âm thanh và kích hoạt các cài đặt sẵn tại các khu vực khác nhau thông qua mạng.

Ngoài ra, Allen & Heath còn cung cấp giao diện lập trình (API) cho phép người dùng tự tạo các ứng dụng điều khiển tùy chỉnh trên điện thoại hoặc máy tính bảng.

Đặc biệt, trên AHM-16 còn hỗ trợ cả cổng RS-232 hoặc kết nối mạng để người dùng tích hợp mixer với các hệ thống điều khiển của bên thứ ba như Crestron hay AMX.

Cùng với các cổng GPIO đa năng cho phép AHM-16 tương tác với các thiết bị bên ngoài như cảm biến hay nút bấm để kích hoạt các chức năng hoặc nhận tín hiệu điều khiển.

Tổng kết lại, mixer Allen & Heath AHM-16 với kiến trúc ma trận 16x16, giao diện phần mềm trực quan và khả năng điều khiển đa dạng, là giải pháp lý tưởng cho việc quản lý và phân phối âm thanh trong các hệ thống âm thanh thương mại và lắp đặt cố định phức tạp.

• Model: AHM-16
• Thương hiệu: Allen & Heath
• Loại mixer: Mixer Mini
• Số kênh: 16 kênh
• Vào/ra âm thanh: 8x Khối đầu vào đường dây 3 chân/Mic; 8x Khối đầu ra đường dây 3 chân
• Đầu vào Mic/Line: Cân bằng, cấp nguồn phantom +48V.
• Đo đầu vào XLR cân bằng đến đầu ra XLR: Từ 20-20kHz, +5dB gain, tín hiệu @ 0dB (đo).
• Tiền khuếch đại Mic/Line: Có thể ghi nhớ hoàn toàn.
• Dải động: 108dB.
• Độ nhạy đầu vào: -60 đến +15dBu.
• Tín hiệu đến tiếng ồn: -92dB.
• Tăng âm tương tự: +5 đến +60dB, bước 1dB.
• Dải tần: 20Hz - 20kHz, +0/-0.5dB.
• Pad: -20dB (PAD chủ động).
• THD+N (từ analog vào ra): 0.005% tại đầu ra +16dBu, 1kHz, +5dB gain.
• Mức đầu vào tối đa: +30dBu (PAD in).
• Headroom: +18dB.
• Trở kháng đầu vào: >3kΩ (PAD out), >8kΩ (PAD in).
• Tần số lấy mẫu: 96kHz, +/- 20 PPM.
• Mic EIN: -127dB với nguồn 150Ω.
• Tiếng ồn Acoustic: Tải điển hình, nhiệt độ môi trường 22°C.
• Đầu ra tương tự: Cân bằng, được bảo vệ bởi Relay.
• Trở kháng đầu ra: <75Ω.
• Đầu ra danh nghĩa: +4dBu = 0dB đo.
• Mức đầu ra tối đa: +21dBu.
• Tiếng ồn đầu ra dư: -92dBu (tắt tiếng, 22-22kHz).
• Nguồn điện đầu vào AC: 100 đến 240 VAC, 50/60 Hz
• Mức tiêu thụ năng lượng: 65 W (Tối đa)
• Kích thước: 482.6 x 44 x 270mm
• Trọng lượng: 3.8kg
