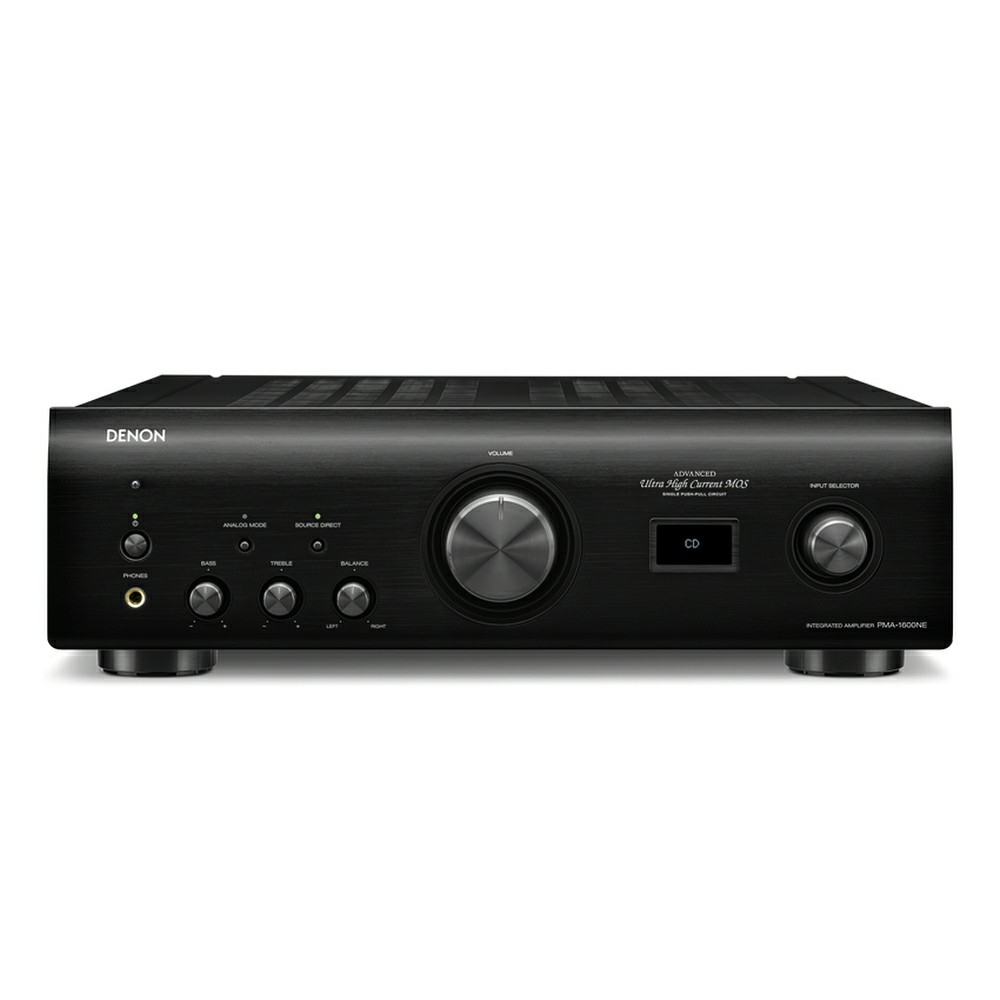

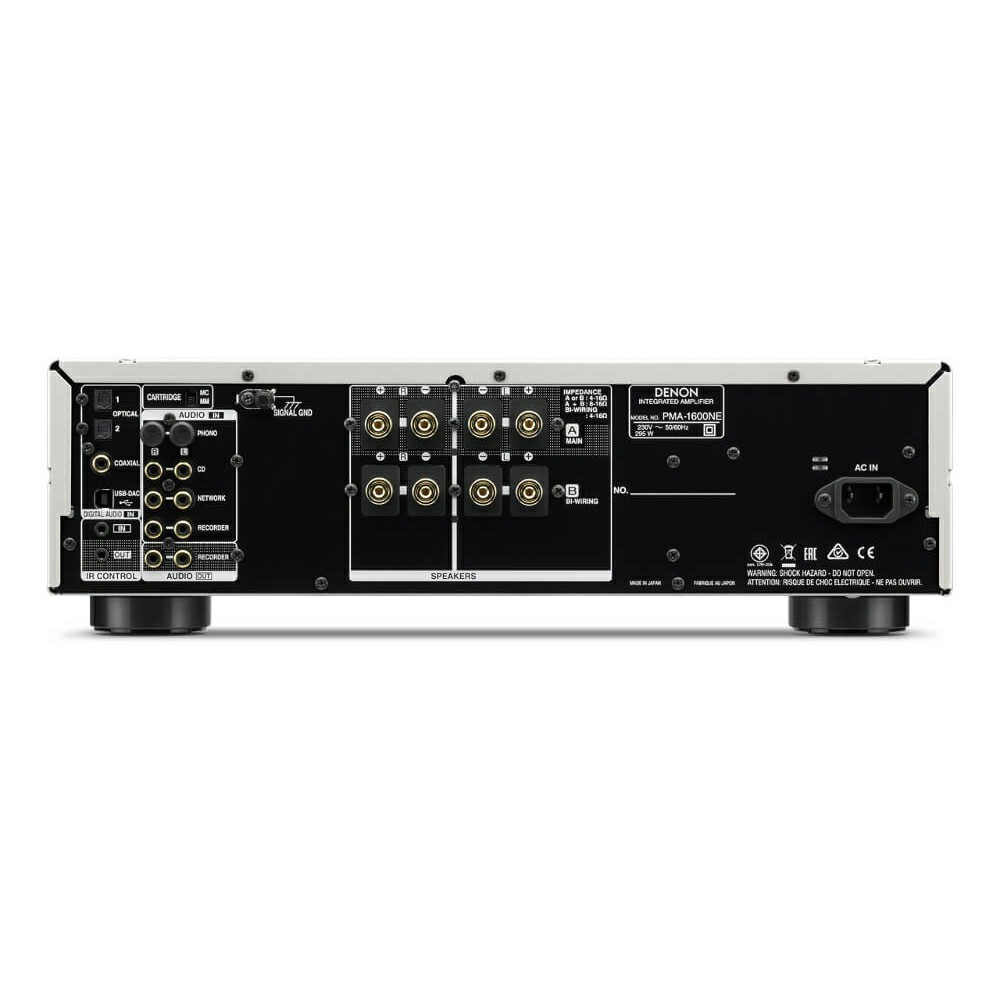

Amply Denon PMA-1600NE

Đặc điểm nổi bật:

• Công suất 2CH x 140 W (4 ohm) đủ mạnh cho một phòng nghe rộng nhất
• Mạch Advanced Ultra High Current (UHC)-MOS Single Push-Pull Circuit Power Amplifier với diode nắn dòng Schottky - Wide bandwith sound from deep bass to detailed highs
• DAC Master Clock Design - Jitter-free audio reproduction
• Ngõ vào USB-B sau máy – phát file nhạc High Resolution Audio lên đến 384 kHz / 32 bit và DSD 11.2 MHz
• Mạch Digital được cô lập để triệt nhiễu tần số cao từ máy tính lên ngõ vào USB-B hoặc  ngõ vào digital- thưởng thức tất cả các nguồn nhạc không bị nhiễu điện tử không mong muốn
• Hiển thị ngõ vào bằng đồng hồ FL/ hiển thị tên nguồn vào và sample rate – Dễ dàng nhận biết những thông tin quan trọng.
• Chế độ Analog AMP Mode tắt nguồn các mạch digital và hiển thị - Tái tạo âm thanh hoàn toàn tinh khiết.
• Mạch Advanced AL32 Processing Plus - cho âm thanh cực mượt mà
• Cáu trúc máy Direct Mechanical Ground - Giảm rung không mong muốn
• Cấu trúc máy với 6 khối độc lập giúp tránh can nhiễu qua lại.
• Main transformer with separate power supplies for analogue and digital circuits - Preserves audio signal purity
• 2 ngõ vào Digital Optical và 1 ngõ Digital Coaxial inputs;
• High performance MM & MC Phono Equalizer Amp - Ready for music from all sources

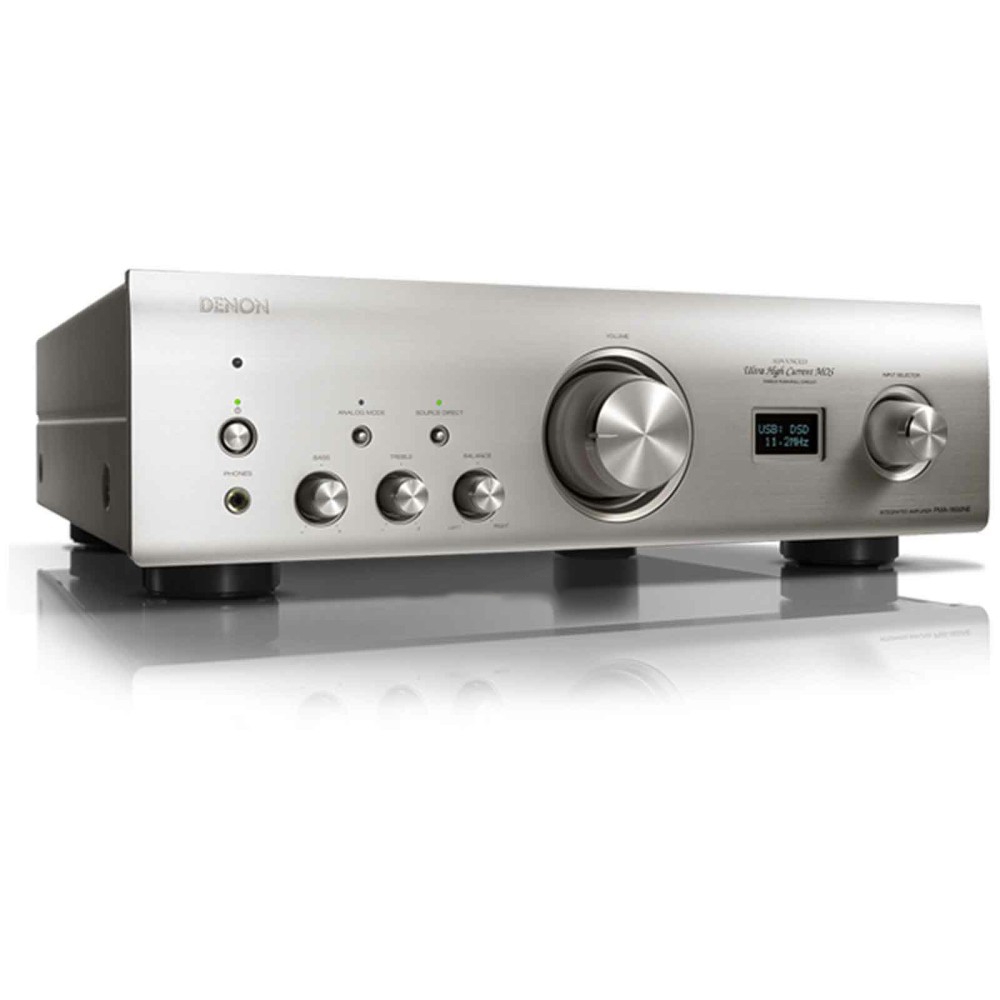

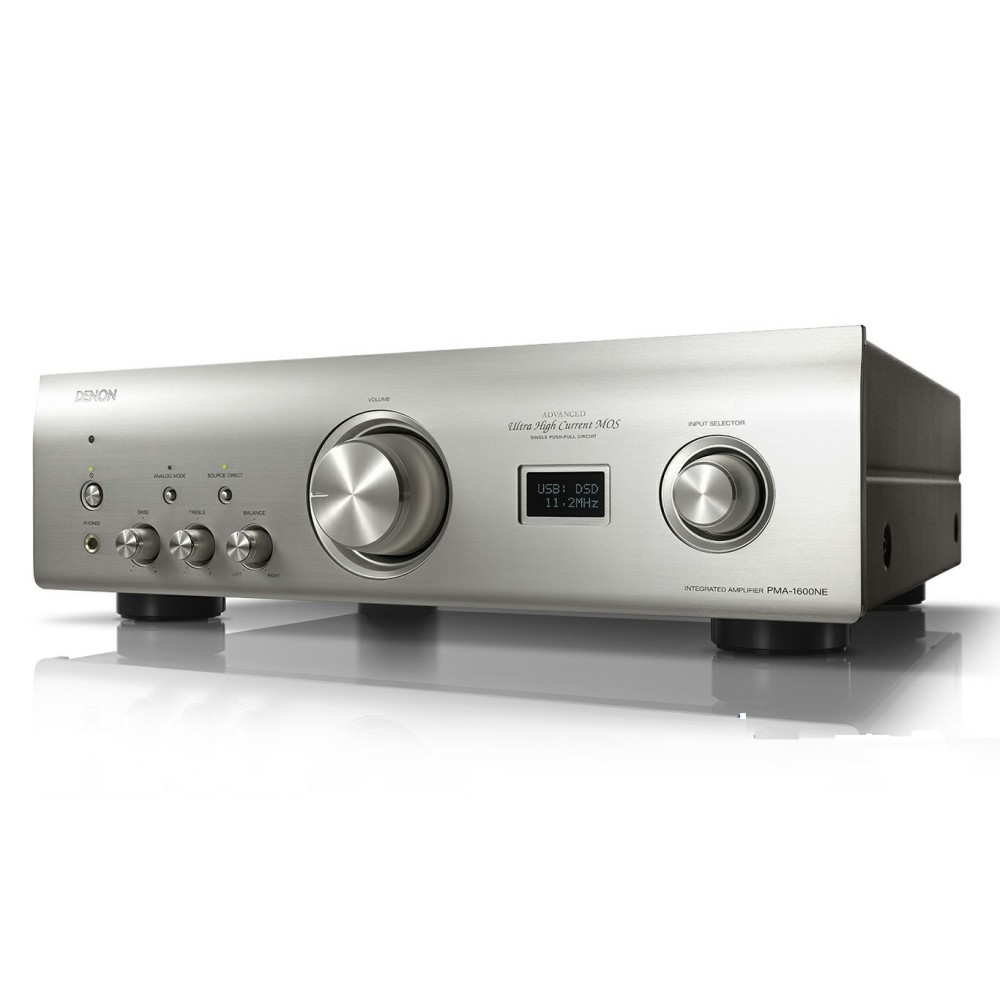

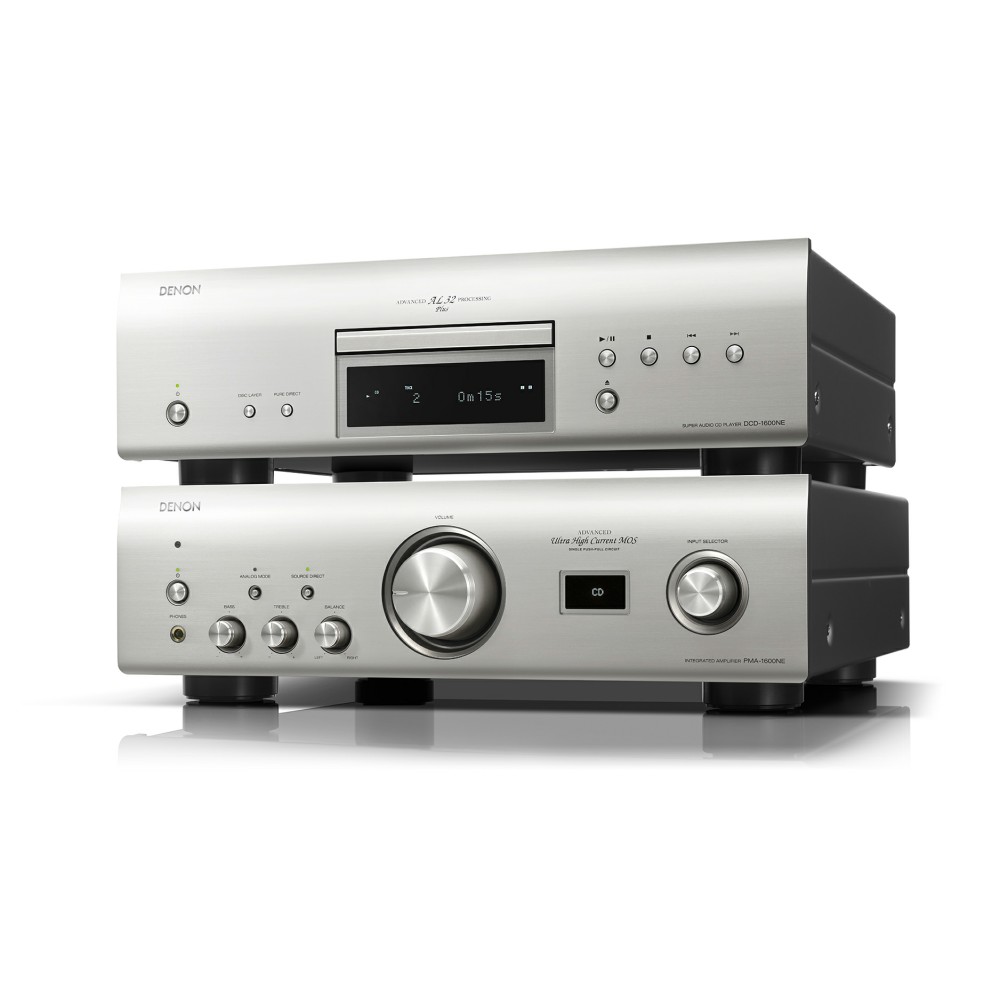

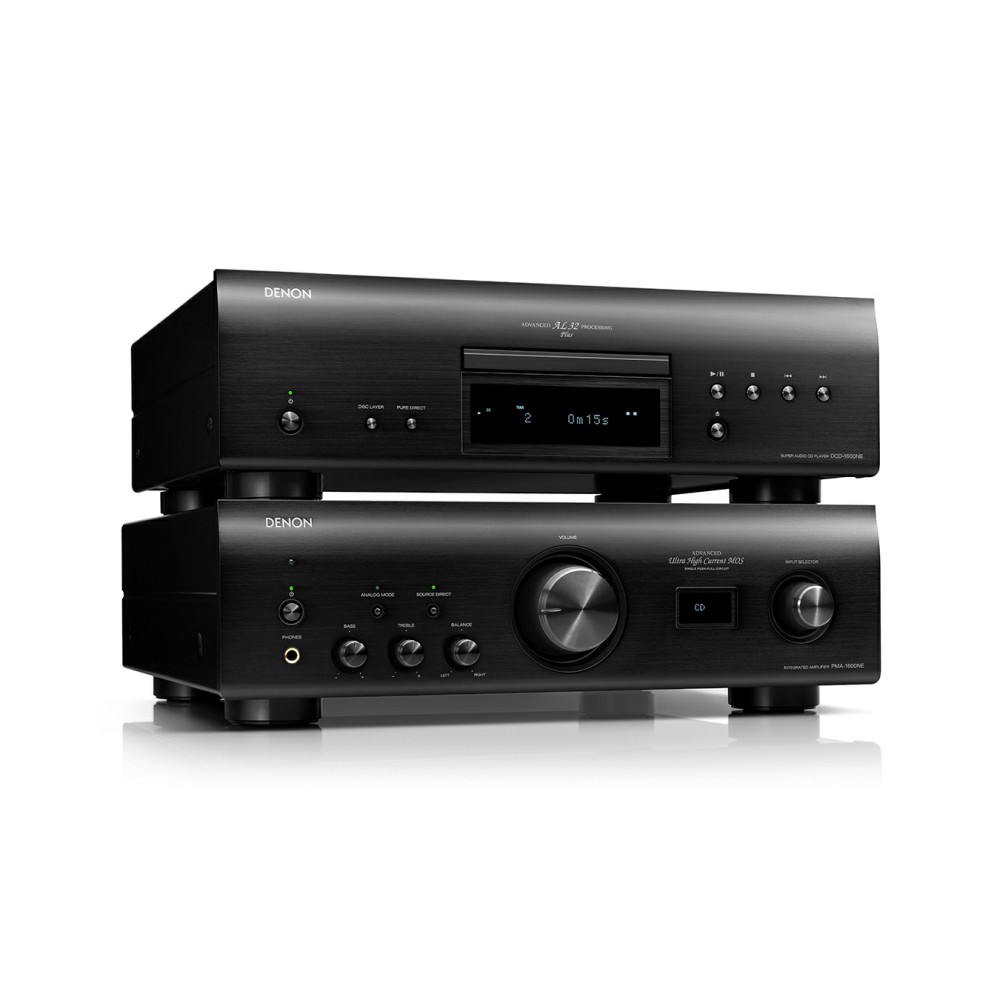

• Available in Premium Silver and Black - Perfectly matching the DCD-1600NE Super Audio CD Player
• Mạch Advanced Ultra High Current MOS Single Push-Pull

Để đạt được sự cân bằng hoàn hảo giữa độ chi tiết tinh tế và sự mạnh mẽ của âm thanh, PMA-1600NE sử dụng sò MOSFET chịu dòng siêu cao (UHC-MOS) FETs Ultra, có khả năng chịu được cường độ lớn trong mạch single push-pull, cung cấp độ tuyến tính cao cho tầng khuếch đại trong các dải tần, từ sự chi tiết trong âm nhạc đến sự mạnh mẽ của âm thanh.

 Kỹ thuật kết nối nhiều linh kiện khuếch đại song song, để đảm bảo dòng điện mạnh mẽ đã giải quyết được vấn đề đục tiếng trong âm thanh gây ra bởi hiệu suất không đồng đều giữa các linh kiện. Và để đạt được sự trình diễn âm nhạc nhiều sắc thái và tinh tế của âm thanh.

Mạch được thiết kế theo chế độ Single Push-Pull với sò MOSFET chịu dòng cao. Nguyễn lý hoạt động của nó là dùng 2 sò MOSFET dòng cao có cùng số hiệu cho mỗi bên. Nhờ vậy bán kỳ âm và dương đều dẫn trên cùng một loại sò, tạo cân bằng tuyến tính đầu ra, giúp âm thanh tái tạo có sự tinh tế, mượt mà và nhạc tính hơn.

Cấu trúc 6 khối riêng biệt tránh can nhiễu và tiếp đất trực tiếp

PMA-1600NE có chassis với 6 khối độc lập gồm mạch equalizer và mạch ngõ vào phone, mạch volume, mạch USB-DAC, mạch khuếch đại, mạch nguồn và mạch kiểm soát.

Cấu trúc chassis với những tấm kim loại 1.0mm bảo vệ mạch tín hiệu khỏi bị rung chấn từ bên ngoài và triệt tiêu can nhiễu qua lại giữa các mạch điện.

Khu vực nguồn được đặt ở trung tâm của Ampli, với các tấm giải nhiệt hai mặt, cấu trúc cân bằng trọng lực, giúp ngăn rung chấn ảnh hưởng vào chất lượng âm thanh. Thêm vào đó các chân của máy được sự hỗ trợ độ nặng của biến áp nguồn, tấm giải nhiệt và vỏ máy giúp nó vững chắc hơn

. Thêm vào đó các chân của máy được sự hỗ trợ độ nặng của biến áp nguồn, tấm giải nhiệt và vỏ máy giúp nó vững chắc hơn

Mạch  Advanced AL32 Processing Plus/ Supporting 384-kHz/32-bit PCM input

 Đối với ngõ vào digital, PMA-1600NE dùng bộ xử lý phiên bản mới nhất là Advanced AL32 Processing Plus, một kỹ thuật tái tạo dạng sóng analog của riêng hãng Denon, dùng thuật toán nội suy và hỗ trợ cho ngõ vào tín hiệu PCM độ phân giải cao 384-kHz/32-bit.

Nội suy trong toán học là nhờ biểu thức đã có mà ta có thể ước tính giá trị của hàm số tại các điểm chưa có số liệu. Tương tự như thế, kỹ thuật này áp dụng vào mạch AL (Adaptive Line Pattern Harmonized Algorithm), bằng việc phân tích số lượng lớn tần số mẫu trước và sau khi đọc từ CD, mô phỏng nó, rồi nội suy các giá trị tồn tại, cho phép tái tạo một dạng sóng có độ nét, mịn hơn gần với âm thanh nguyên bản. Âm thanh qua bộ xử lý này chính xác hơn, giàu nhạc tính và có độ trung thực cao.

Digital isolatorand Analog Mode

PMA-1600NE được trang bị bộ cách ly digital tốc độ cao nhằm triệt nhiễu ảnh hưởng đến âm thanh gây ra bởi nhiễu tần số cao từ máy tính hoặc từ các ngõ vào digital khác. Vì dữ liệu được truyền bằng từ trường qua các cuộn dây gắn vào các chip IC, nên ngõ vào và ngõ ra được cách ly. Bằng việc cách ly đường tín hiệu giữa mạch âm thanh digital và bộ chuyển đổi D/A, nên các nhiễu bất lợi của tần số cao trên mạch âm thanh analog sau khi chuyển đổi D/A được loại bỏ. PMA-1600NE cũng đã trang bị một biến áp điện riêng cho các mạch kỹ thuật số để loại bỏ hoàn toàn nhiễu từ cấp nguồn. Ngoài ra, mạch đầu vào kỹ thuật số đã được đặt bên dưới đáy biến áp qua 3 tấm thép tấm dày 1.6mm, nên cũng ngăn nó ảnh hưởng xấu đến các mạch âm thanh analog.

Trong suốt thời gian phát lại, Có thể dùng tính năng Analog mode để tắt các biến áp cấp nguồn cho toàn bộ mạch digital, tránh nhiễu tần số cao vào mạch Analog. Analog mode cũng tắt đồng hổ hiển thị, cho phép PMA-1600NE hoạt động như một Ampli Analog thuần khiết.

*Khi dùng Analog mode, USB-B coaxial digital, and optical sẽ tự động ngắt

USB-DAC supporting 11.2-MHz DSD and 384-kHz/32-bit PCM

PMA-1600NE tích hợp USB-DAC hỗ trợ tin hiệu ngõ vào có độ phân giải cao 11.2 MHz DSD và 384-kHz/32 bit PCM. Các giao thức truyền dẫn DSD hỗ trợ ASIO native và DSD Audio thông qua PCM Frames (DoP).

Vì truyền dẫn bất đồng bộ được kiểm soát bởi bộ tạo xung của  PMA-1600NE  mà không phải từ máy tính, nên tín hiệu không bị jitter. Bộ chuyển đổi D/A sử dụng trong PMA-1600NE là loại sử dụng trong DCD-1600NE  với tốc độ 384 kHz / 32-bit, cho âm thanh sạch rõ.

MM/MC phono equalizer

PMA-1600NE có trang bị mạch phono equalizer hỗ trợ cho cả cartriges MM và MC. Equalizer này có độ lợi cao, thiết kế “simple & straight” với nhiều cải thiện đáng kể.

Công tắc chuyển đổi MM / MC đã thay đổi từ một loại nhấn sang loại gạt, giúp rút ngắn các đường đi mạch điện trên bo mạch, cho phép tín hiệu analog được khuếch đại với độ tinh khiết lớn hơn

System remote controller and clear view front display

PMA-1600NE cung cấp Remote dùng cho cả  DCD-1600NE và các đầu CD khác.

Đồng hồ hiển thị ngõ vào và thông tin rõ dễ nhìn.

• Độ méo hài : 0.01 %
• Công suất 8 Ohm (20 Hz - 20 kHz, T.H.D. 0.07%): 70 W
• Công suất 4 Ohm (1 kHz, T.H.D. 0.7%): 140 W
• Độ nhạy ngõ vào: MM: 2.5 mV / 47 kohm
• Độ nhạy ngõ vào: MC 200 µV / 100 ohm
• Signal to Noise Ratio: MM/MC 89 dB / 74 dB
• Input Sensitivity: High level 125 mV / 47 kohms
• Signal to Noise Ratio: High level 108dB
• Treble Control ± 8 dB at 10 kHz
• Bass Control ± 8 dB at 100 Hz
• Công suất tổng:  295W
• Công suất tiêu thụ khi trạng thái chờ:  0.2W
• Trọng lượng kg 17.6
• Kich thước: (W x D x H) in mm 434 x 414 x 135
