Cách thay thế cổng USB cho loa USB JBL Flip 4 dễ thực hiện

Trong quá trình sạc nguồn hoặc kết nối cổng USB của loa bị chập chờn, rất có thể các kết nối điện để cấp nguồn của thiết bị có khả năng đã bị hỏng là rất cao. Khi cần thiết, người dùng cần phải thay thế cổng USB. Trong hướng dẫn này, Điện tử Linh Anh sẽ chỉ cho các bạn cách tháo cổng USB đơn giản ngay tại nhà.

Công cụ cần để thực hiện hoạt động sửa chữa này bao gồm: tua vít JIS #0, công cụ mở, tua vít Phillip #1, nhíp chống tích điện ESD

Bước 1:

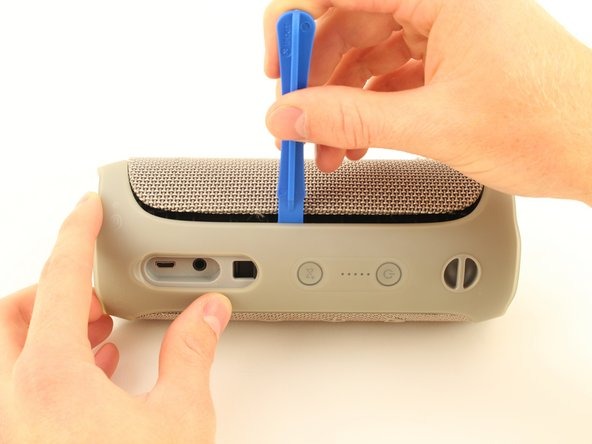

Bắt đầu cho hoạt động sửa chữa này bằng cách chèn công cụ mở vào vết nứt giữa nắp và lớp vỏ cao su đối diện nút nguồn.

Thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Dùng lực tay nhẹ nhàng cạy nắp ra, bắt đầu từ phía không có nút âm lượng và nút bluetooth.

Thay thế cổng USB cho loa USB JBL Flip 4 đơn giản

Chú ý: Khi cạy nắp ra, 6 kẹp (dọc theo mỗi bên của lớp vỏ cao su sẽ có 3 kẹp) được gắn vào loa sẽ tạo ra tiếng tách. Chính vì vậy, các bạn nên cẩn thận để không làm hỏng các kẹp trong quá trình cạy nắp.

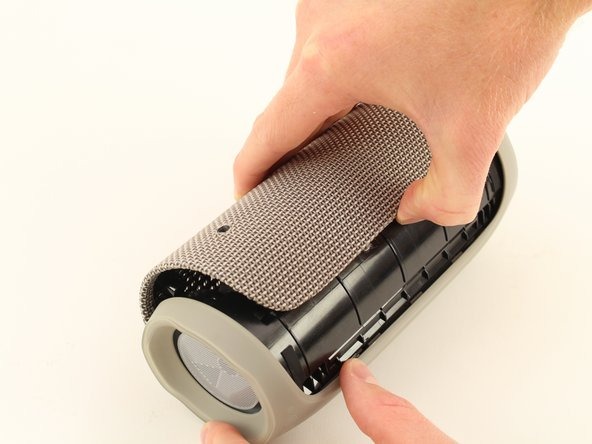

Tiếp theo, dùng ngón tay của bạn để kéo nắp loa ra.

Cách thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Bước 2:

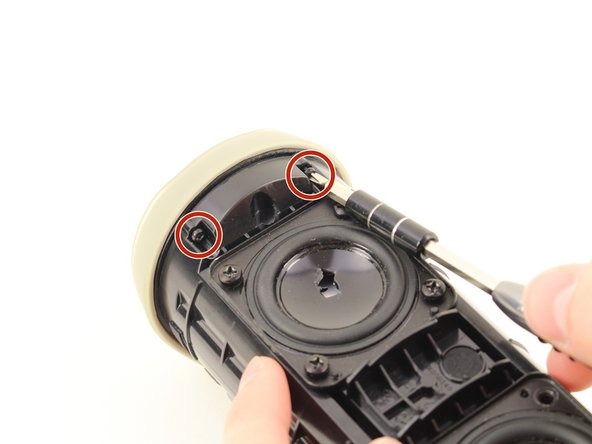

Dùng tua vít JIS #0 để tháo 4 vít 13mm gắn cột sống cao su vào loa, chúng nằm ở cả hai bên của mặt trong loa.

hướng dẫn thay thế cổng USB loa JBL Flip 4 ngay tại nhà

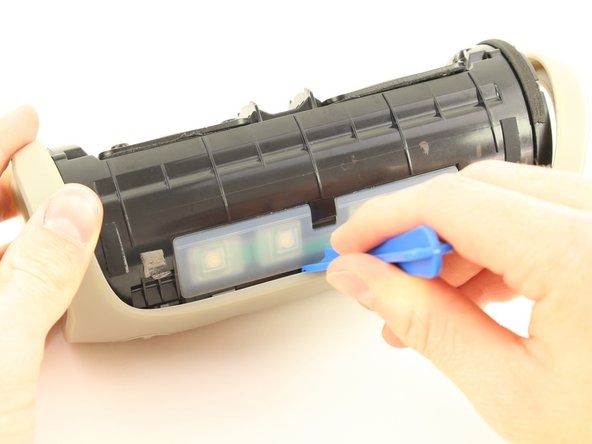

Sau đó dùng dụng cụ mở bằng nhựa để tháo các kẹp giữ phần trung tâm của lớp vỏ cao su.

Thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

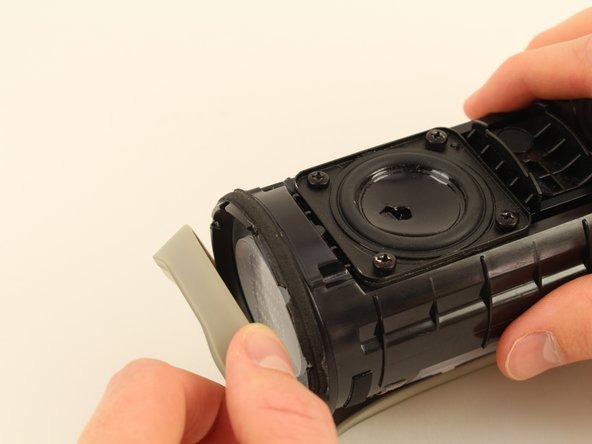

Dùng ngón tay để cạy một đầu của lớp vỏ cao su nó sẽ bong ra.

Thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Chú ý: hoạt động này có thể sẽ mất một chút thời gian. Đặc biệt bên trong loa có nam châm khá mạnh, hãy giữ nó tránh xa các thiết bị điện tử nhạy cảm khác.

Bước 3:

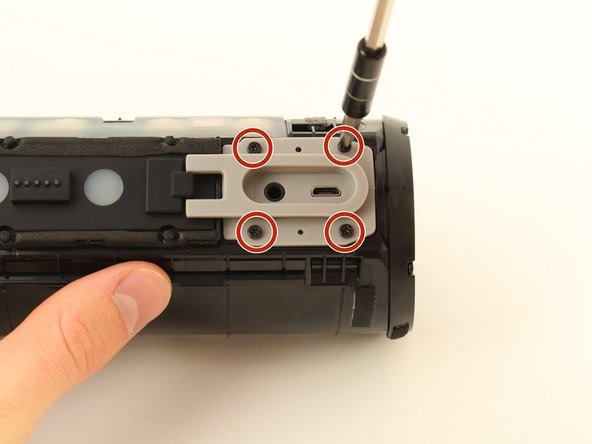

Tháo 4 vít 9mm bằng tua vít Phillips #1 đang giữa cổng USB màu xám.

Cách thay thế cổng USB cho loa USB JBL Flip 4 dễ thực hiện

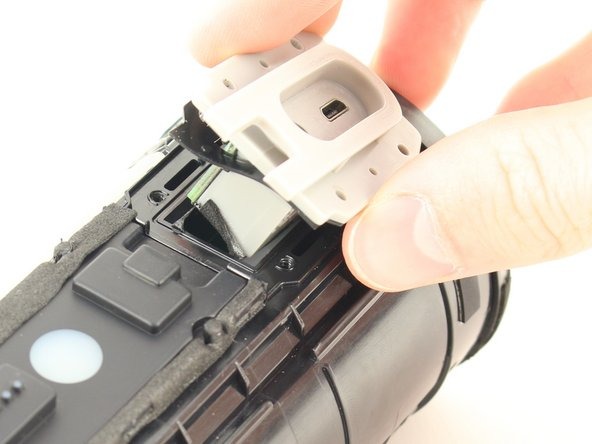

Nới lỏng vỏ bọc màu xám của nắp USB bằng tay của bạn

Thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Bước 4:

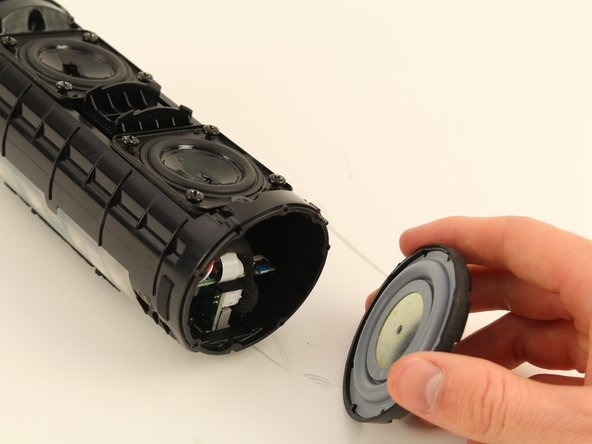

Tiếp theo dùng tua vít Phillips #1 tháo năm vít 9mm để tháo nắp cuối ở loa ra.

Hướng dẫn thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Cách tháo lắp cổng USB cho loa USB JBL Flip 4 tại nhà

Bước 5:

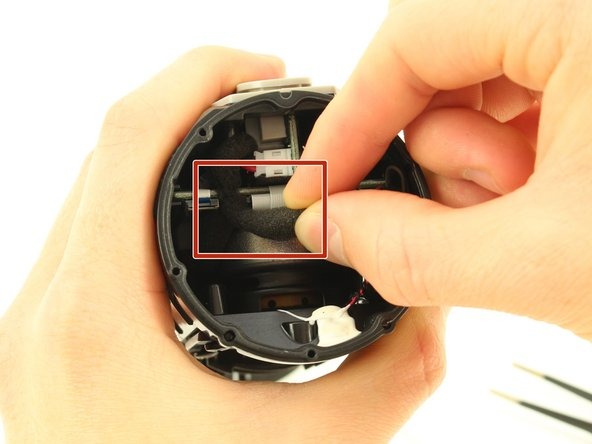

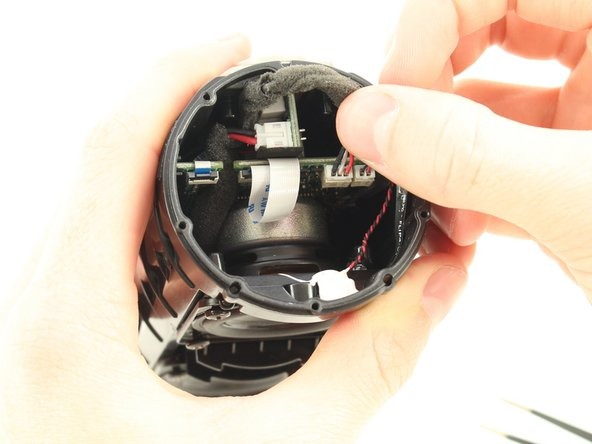

Nhẹ nhàng kéo sợi dây được bọc bằng xốp màu xám đen ra khỏi hộp loa.

Thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Tự thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Bước 6:

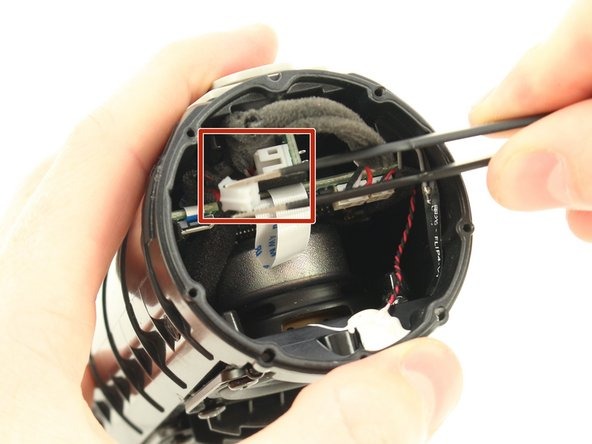

Rút phích cắm màu trắng được gắn vào bảng mạch nhỏ treo trên micro USB màu xám bằng cách sử dụng nhíp chống tích điện ESD.

Thay thế cổng USB cho loa USB JBL Flip 4 dễ dàng ngay tại nhà

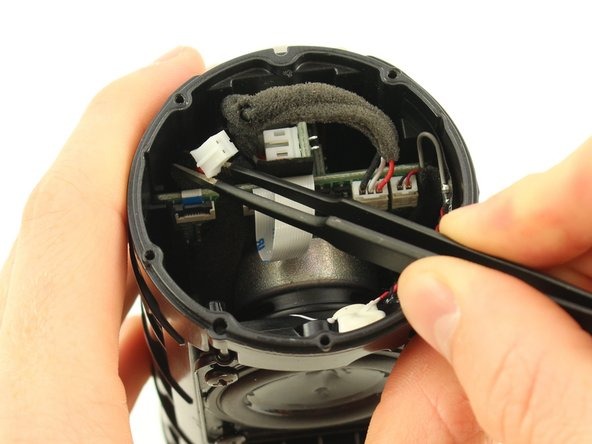

Di chuyển phích cắm màu trắng khỏi hộp loa bằng cách kéo nó qua khe hở trên bảng mạch lớn để đến phích cắm tiếp theo phía sau của nó.

Thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Bước 7:

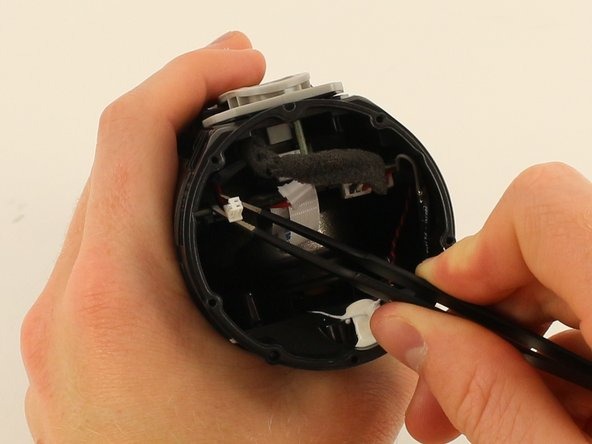

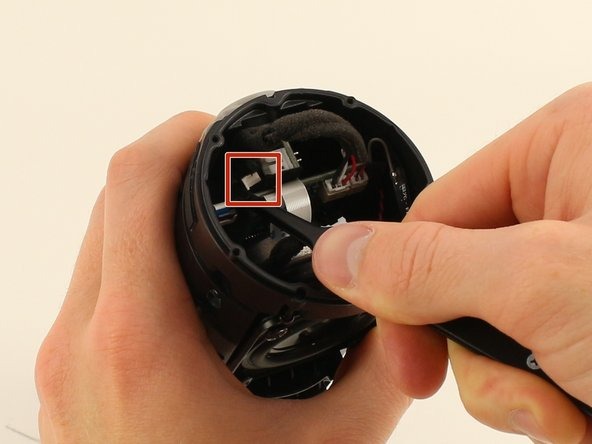

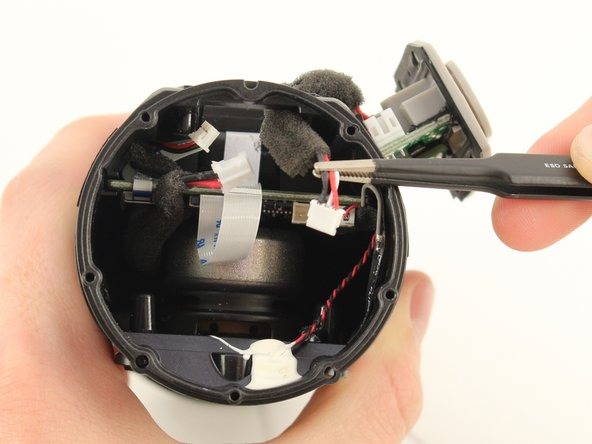

Rút phích cắm màu trắng nhỏ hơn phía sau phích cắm trước đó từ cùng một bảng mạch treo nhỏ bằng nhíp.

Thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Bước 8:

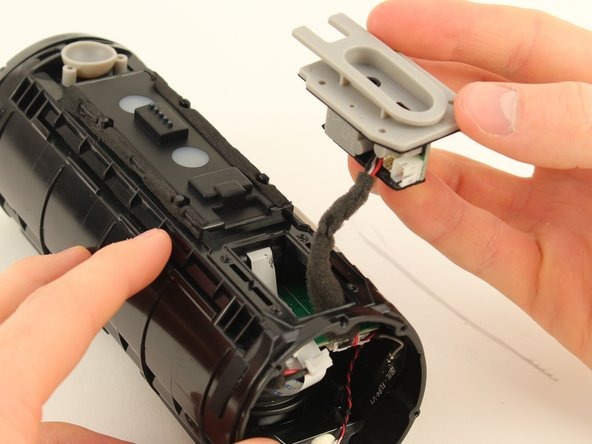

Kéo cổng USB màu xám ra khỏi loa.

Thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Chú ý: không kéo mạnh bộ phận này vì nó còn được gắn dây kết nối với bộ phận khác.

Bước 9:

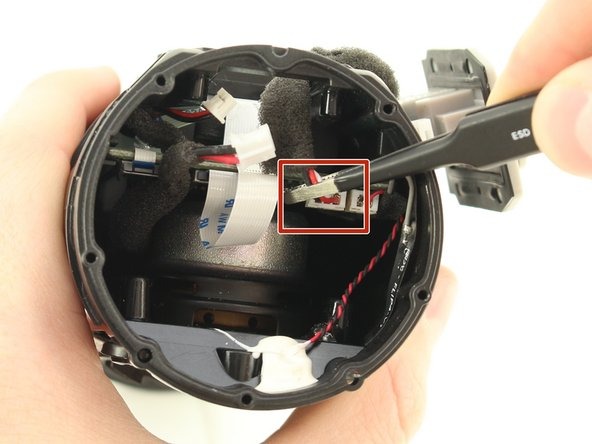

Rút phích cắm nhỏ màu trắng được gắn vào bảng mạch chính đang giữ cổng USB của loa.

Thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Bước 10:

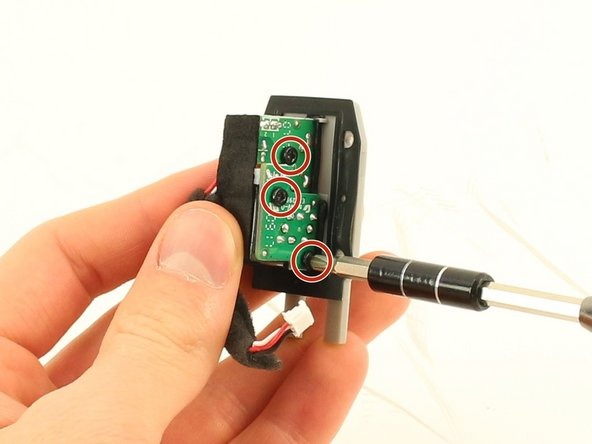

Tháo ba vít 9mm bằng 3 vít Phillips #1 đang giữ hai bảng mạch nhỏ vào thành phần cổng USB.

Thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

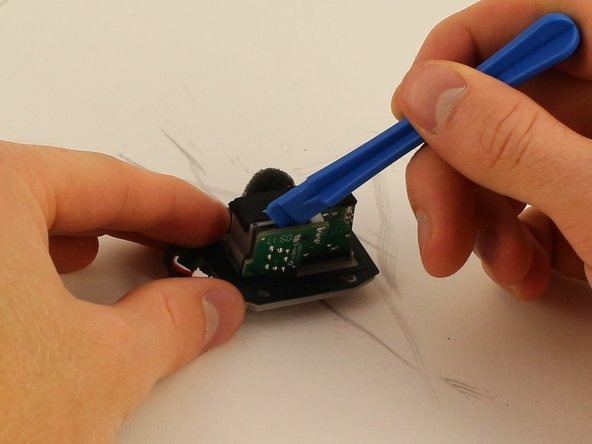

Cạy bảng mạch nhỏ trên cùng bằng dụng cụ mở.

Thay thế cổng USB cho loa USB JBL Flip 4 tại nhà

Chú ý: Bạn sẽ phải sử dụng một số lực để loại bỏ bảng này.

Bước 11:

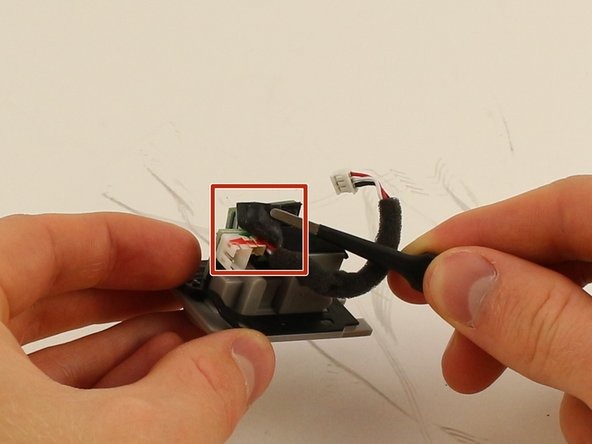

Bóc lớp keo đen ở mặt dưới của bộ phận bằng nhíp và tháo dây bên dưới.

Cách tháo lắp cổng USB cho loa USB JBL Flip 4 đơn giản

Tháo bảng mạch nhỏ và dây đi kèm với nó, hãy cẩn thận nhé!

Cách tháo lắp cổng USB cho loa USB JBL Flip 4 đơn giản

Bước 12:

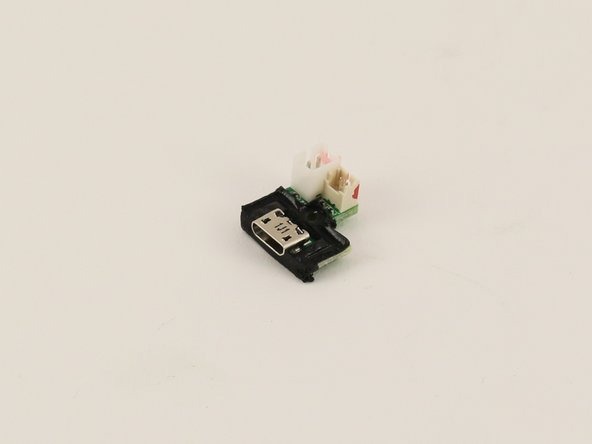

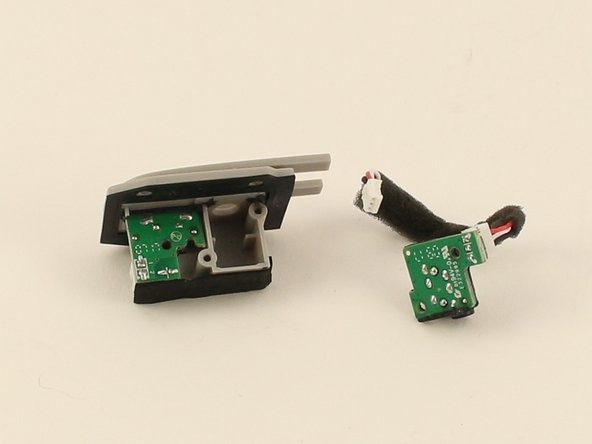

Tháo bảng mạch thứ hai bằng cách dùng tay kéo nó ra.

Cách tháo lắp cổng USB cho loa USB JBL Flip 4 đơn giản

Cách tháo lắp cổng USB cho loa USB JBL Flip 4 đơn giản

Chú ý: Các bạn có thể phải dùng một ít lực để kéo bảng mạch nhỏ này vì nó được cố định bằng kéo dính.

Qua 12 bước đơn giản, Điện tử Linh Anh hy vọng các bạn có thể thực hiện thành công. Hẹn gặp lại các bài viết tiếp theo.
