Hướng dẫn thay thế bo mạch loa Bose Soundlink III

Nếu như chiếc loa Soundlink II của bạn gặp sự cố khiến thiết bị không thể lên nguồn hoặc một số nút nhất định không hoạt động, thì có thể loa của bạn cần phải thay thế bo mạch. Trong bài viết dưới đây, Điện tử Linh Anh sẽ hướng dẫn cho các bạn cách thay thế bo mạch của loa Soundlink III có thể thực hiện ngay tại nhà mà không cần đem đến thợ. Hãy cùng tìm hiểu ngay nào!

Công cụ cần dùng cho việc sửa chữa này khá nhiều, các bạn nên chuẩn bị kỹ các công cụ nhé. Để thay thế được bo mạch của loa SoundLink III các bạn cần: Tua vít TR10 Torx, que kim loại Spudger, Spudger, công cụ mở, tua vít Phillips #0 và tua vít Phillips #2.

Bước 1:

Sử dụng một chiếc Spudger để cạy các miếng đệm cao su ra khỏi bảng dưới cùng của loa SoundLink.

Bước 2:

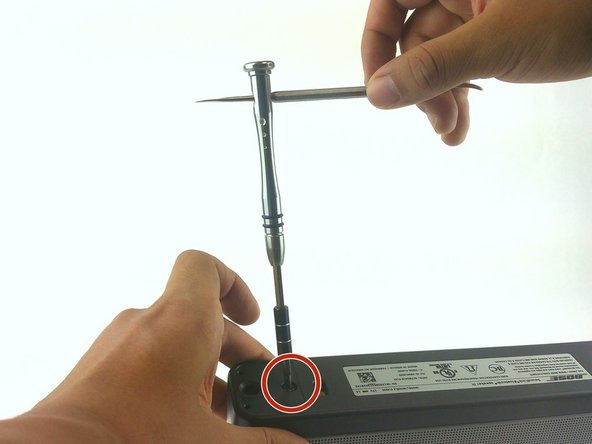

Tiếp theo dùng tua vít Phillips #2 để tháo 2 vít 12,5mm

Chú ý: Những chiếc ốc vít này có thể khó tháo ra, nếu cần hãy sử dụng đòn bẩy để có thêm mô-men xoắn giúp việc tháo vít trở nên dễ dàng.

Sau đó, hãy tháo bảng điều khiển dưới cùng ra.

Bước 3:

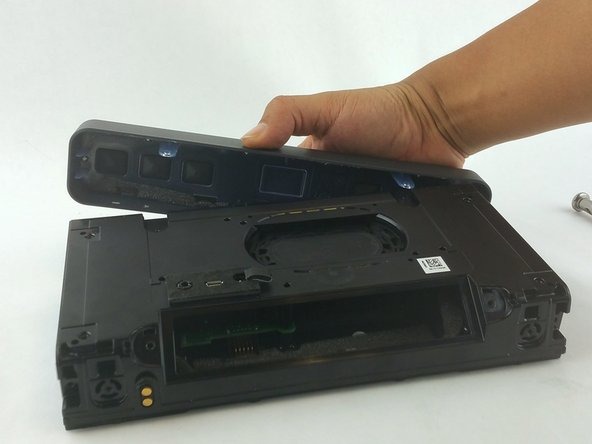

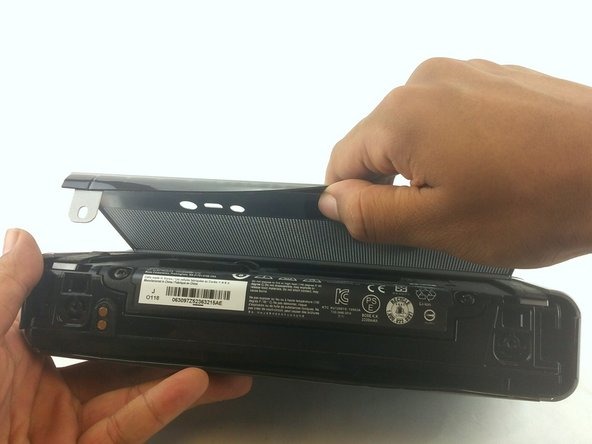

Lật bảng điều khiển phía sau trở lại để cho phép truy cập vào pin của loa SoundLink III.

Bước 4:

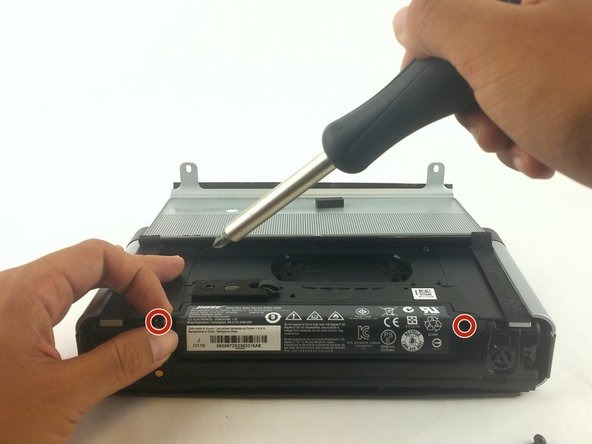

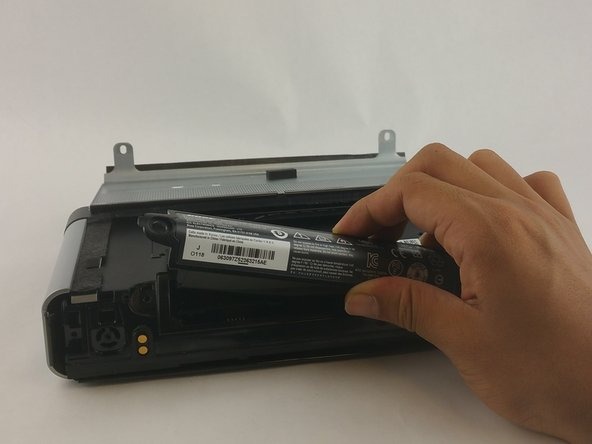

Tháo 2 vít 12,5mm bằng tua vít Phillips #2 khỏi các cạnh của pin.

Bước 5:

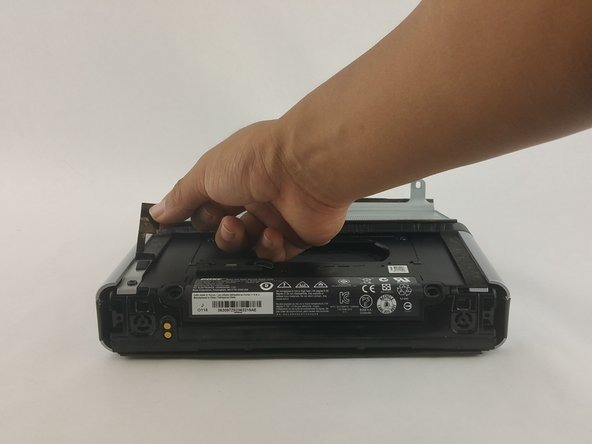

Dùng tay nhẹ nhàng bóc lớp đệm dính ở hai bên của mặt sau bên trong.

Chú ý: Chất dính này rất chắc, khi bóc ra rất có thể chất dính này sẽ bị mất. Tuy nhiên người dùng có thể dùng chất dính mới khi lắp lại nó.

Bước 6:

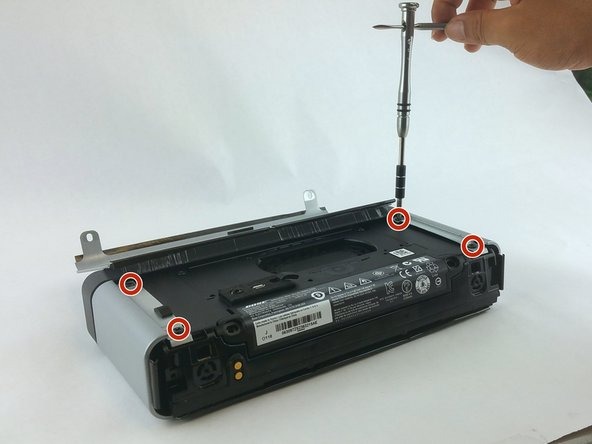

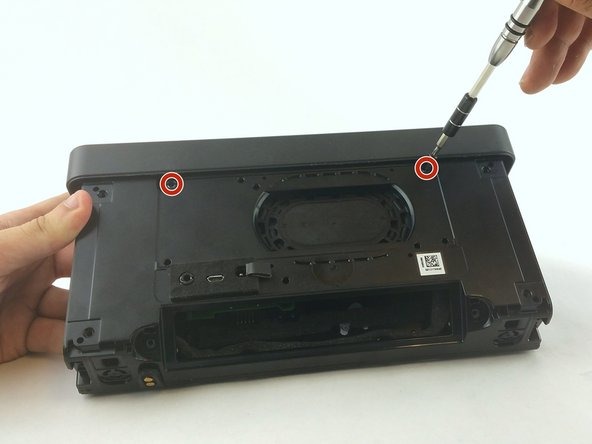

Tiếp tục tháo 4 vít 12,5 mm gắn ở vỏ ngoài bằng tua vít Phillips #2

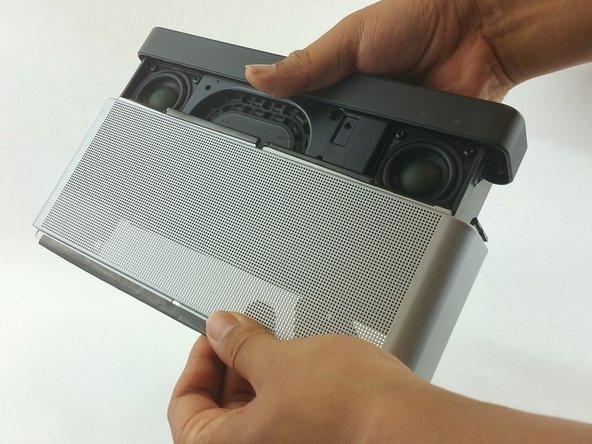

Dùng tay để gạt vỏ loa ra

Bước 7:

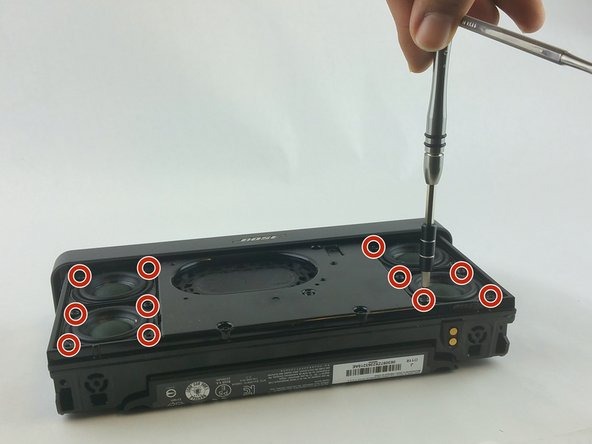

Tháo vít khỏi các củ loa bằng tua vít , mỗi củ loa có 4 vít (tổng cộng 16 vít)

Chú ý: Tất cả các vít đều có chiều dài 12,5mm ngoại trừ hai vít ở giữa bên phải là 21mm.

Bước 8:

Tháo hai vít 12,5mm gắn với bảng trên cùng bằng tua vít Phillips #2

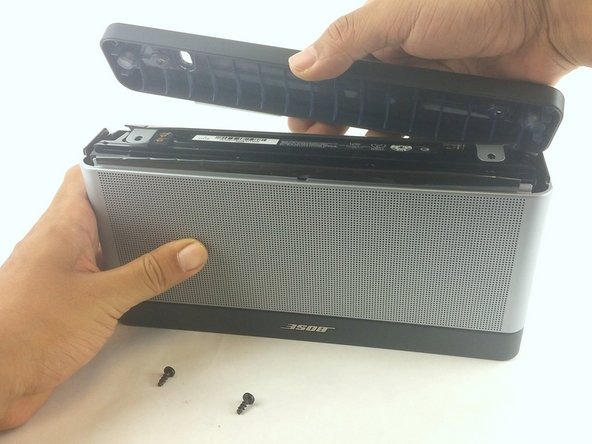

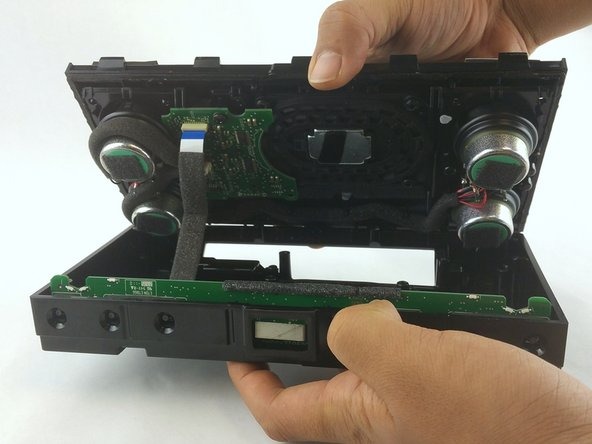

Sau đó, bạn có thể nhấc bảng điều khiển trên cùng ra một cách dễ dàng.

Bước 9:

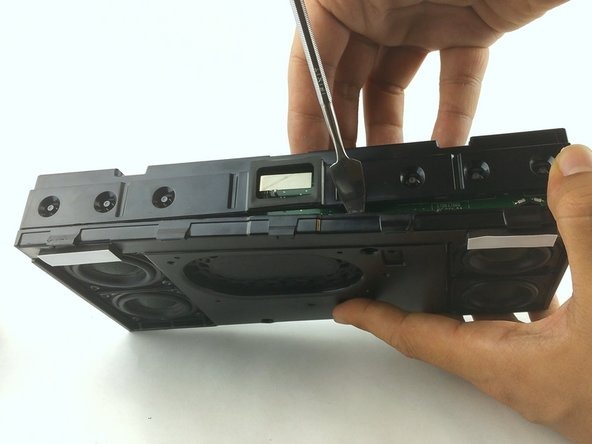

Hãy sử dụng một thanh Spudger để cạy thiết bị ra. Bởi vì lực cạy khá lớn nên Linh Anh khuyên các bạn nên sử dụng thanh Spudger bằng kim loại để cho tiện khi tháo lắp.

Bước 10:

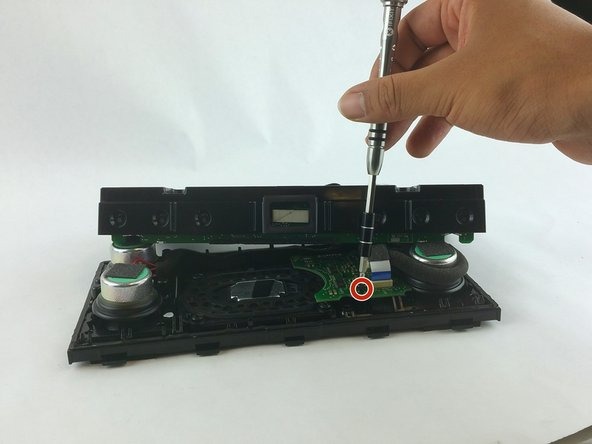

Khi cạy thiết bị ra xong, tiếp tục dùng tua vít Phillips #2 để tháo vít 12,5mm gắn bo mạch bên trng thiết bị.

Bước 11:

Nhẹ nhàng ngắt kết nối ba dây cáp được kết nối với bo mạch.

Tháo bo mạch ra khỏi thiết bị.

Như vậy việc tháo bo mạch của loa SoundLink III đã hoàn thành. Các bạn tiến hành kiểm tra xem có bị lỗi gì không để có thể tìm được phương án giải quyết cho chiếc loa của mình nhé! Chúc các bạn thực hiện tháo lắp thành công.
