Hướng dẫn thay thế bo mạch loa JBL Pulse 3 đơn giản

Bo mạch loa là phụ kiện quan trọng trong quá trình hoạt động của loa, bo mạch cũng đóng vai trò quyết định âm thanh của chiếc loa đó có tốt hay dở. Những chiếc loa tốt sẽ cho âm thanh sống động, mượt mà, giúp người dùng trải nghiệm hết các giai điệu của bài hát. Nếu như chiếc loa của bạn đang hoạt động ổn định bỗng dưng gặp sự cố rất có thể bo mạch trong loa đã bị hỏng, cần phải thay thế.

Bài viết dưới đây, Điện tử Linh Anh sẽ hướng dẫn cho mọi người cách thay thế bo mạch loa JBL Pulse 3 ngay tại nhà chỉ với các bước đơn giản, rất dễ dàng thực hiện. Cùng theo dõi Linh Anh nhé!

Công cụ cần có: Công cụ mở, tua vít Phillips #0, tua vít Phillips #1, tua vít Phillips #2, nhíp, kéo cắt và máy hàn.

Bước 1:

Đặt loa JBL Pulse 3 nằm nghiêm như trong hình.

sửa loa JBL Pulse 3

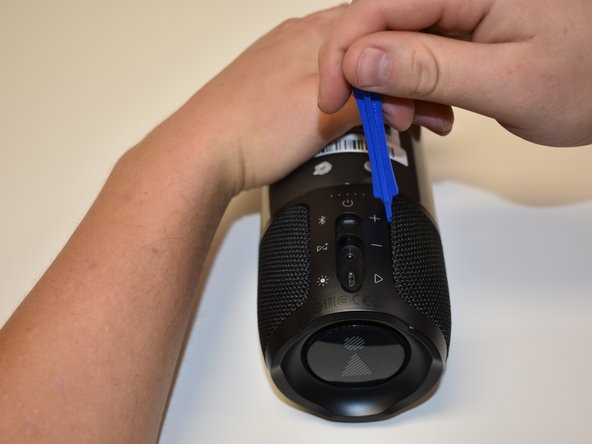

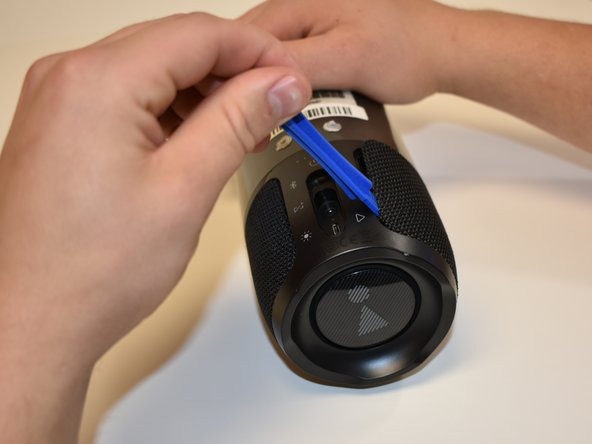

Dùng dụng cụ mở bằng nhựa để nâng góc trên cùng bên phải của tấm ê căng bảo vệ loa lên. Dùng một chút lực để cạy tấm ê căng.

Bước 2:

Lặp lại bước 1 cho góc dưới cùng bên phải tấm ê căng của loa.

sửa loa JBL Pulse 3 tại nhà

Bước 3:

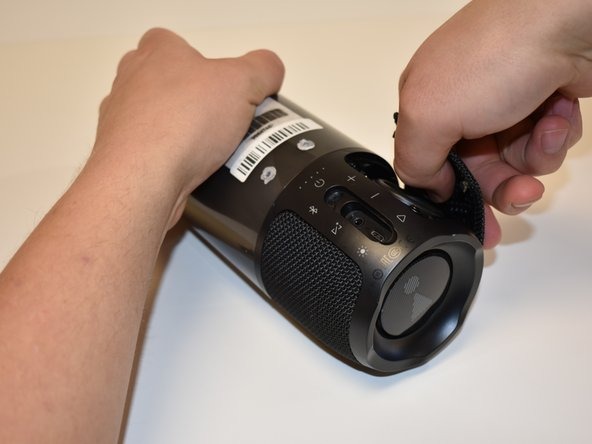

Trong quá trình kéo tấm ê căng ra khỏi loa, các bạn nên dùng tay một tay còn lại để giữ chắc loa, điều này giúp đảm bảo việc tháo lắp dễ dàng hơn cũng như hạn chế được rủi ro hỏng hóc khi kéo quá tay.

tự sửa loa JBL Pulse 3 tại nhà

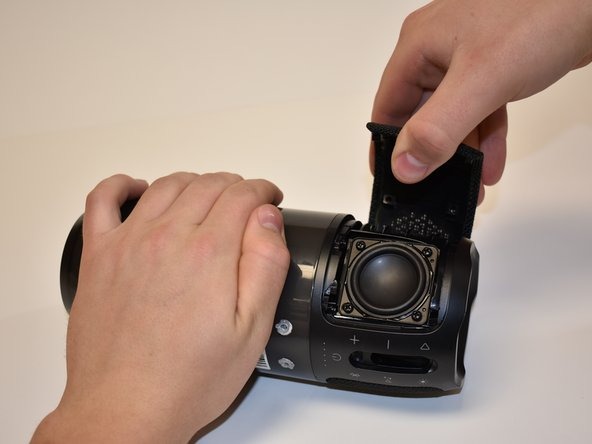

Sau đó nhấc và kéo thẳng ra để kéo tấn ê căng ra khỏi các trụ.

hướng dẫn sửa loa JBL Pulse 3

Bước 4:

Lặp lại các bước 1-3 cho phía bên trái tấm ê căng của loa JBL Pulse 3. Bây giời lưới loa đã được gỡ bỏ hoàn toàn khỏi loa.

Bước 5:

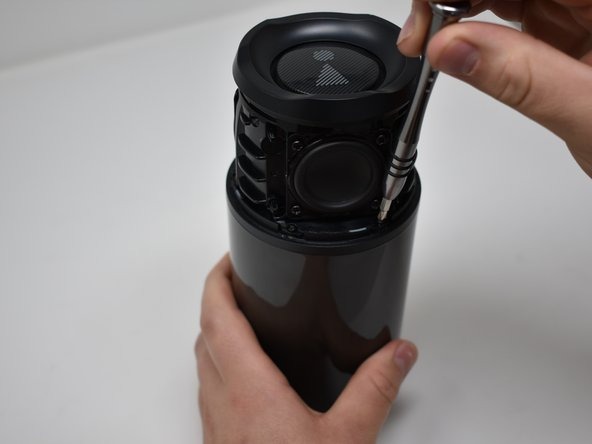

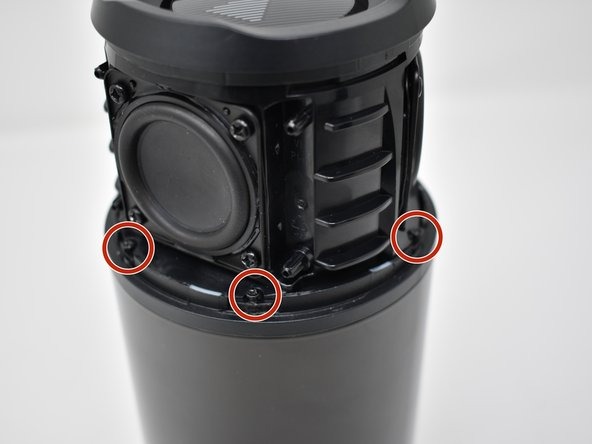

Sử dụng tua vít Phillips #00 để tháo 6 vít đen 6 mm ở mặt trong của phần dưới cùng xung quanh củ loa.

hướng dẫn sửa loa JBL Pulse 3 tại nhà

hướng dẫn sửa loa JBL Pulse 3 tại nhà

Bước 6:

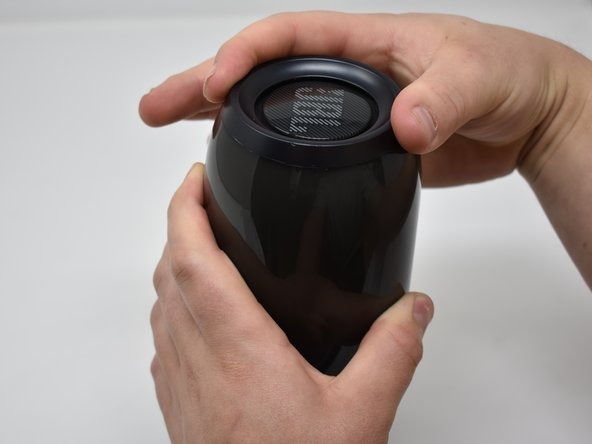

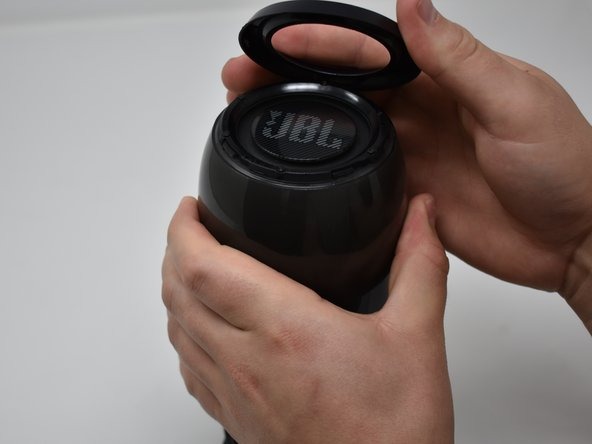

Lật mặt phải của loa JBL Pulse 3 lên và tháo vòng trên cùng của thiết bị. Có thể cần dùng một lực nhỏ hoặc một miếng vải cotton để tháo chiếc nắp ở bên cạnh ra.

sửa loa JBL Pulse 3

tự sửa loa JBL Pulse 3 tại nhà

Bước 7:

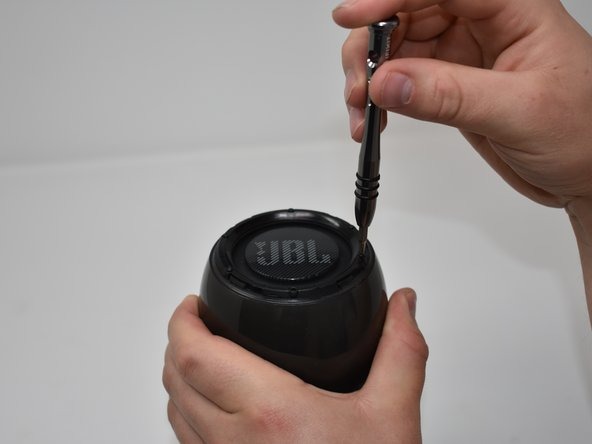

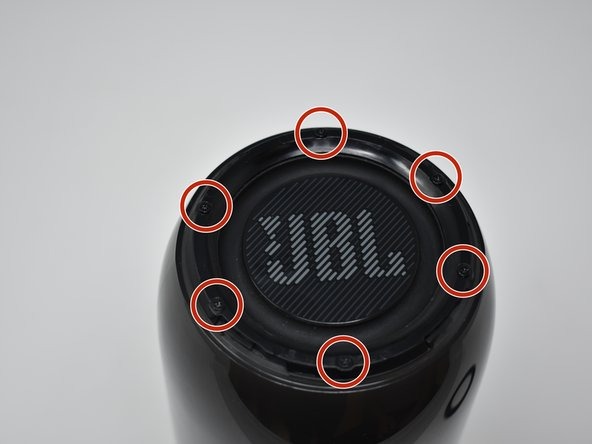

Sau đó, dùng tua vít Phillips #0 để tháo 6 vít 5mm.

hướng dẫn sửa loa JBL Pulse 3

hướng dẫn sửa loa JBL Pulse 3 tại nhà

Bước 8:

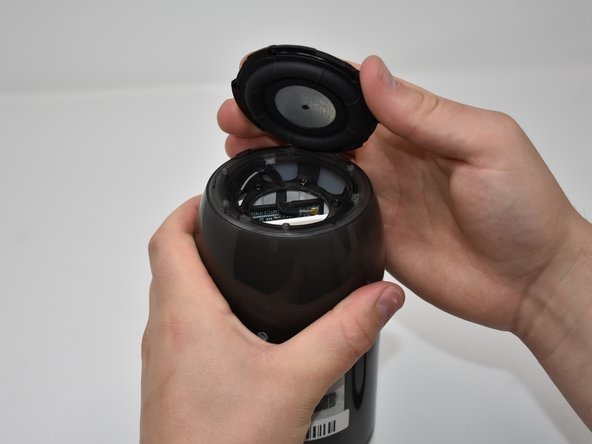

Kéo nắp trong có in logo JBL ra.

hướng dẫn sửa loa JBL Pulse 3 tại nhà

Bước 9:

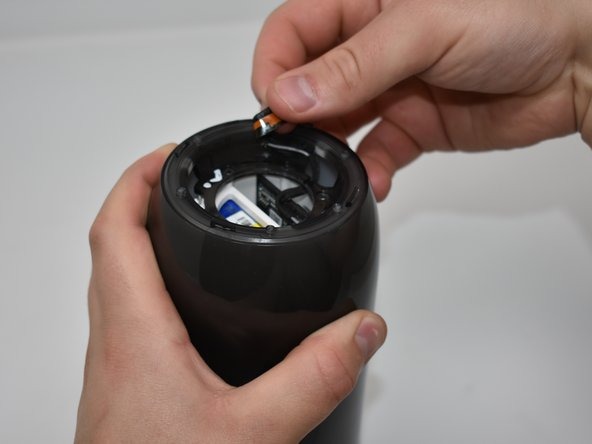

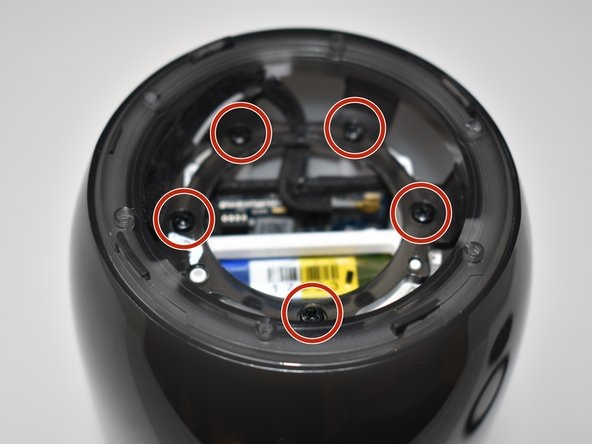

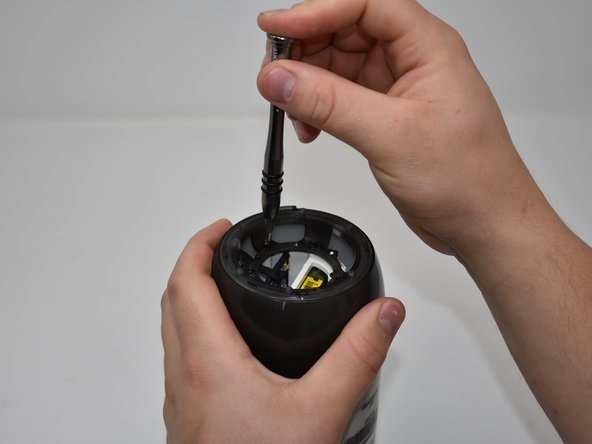

Tháo 5 vít 7mm ở bên trong loa JBL Pulse 3 bằng tua vít Phillips #1.

hướng dẫn sửa loa JBL Pulse 3

hướng dẫn sửa loa JBL Pulse 3

Bước 10:

Bóc dây dẫn điện màu đen, được dán băng keo từ mặt trong của JBL Pulse 3.

sửa loa JBL Pulse 3 tại nhà

sửa loa JBL Pulse 3 tại nhà

Bước 11:

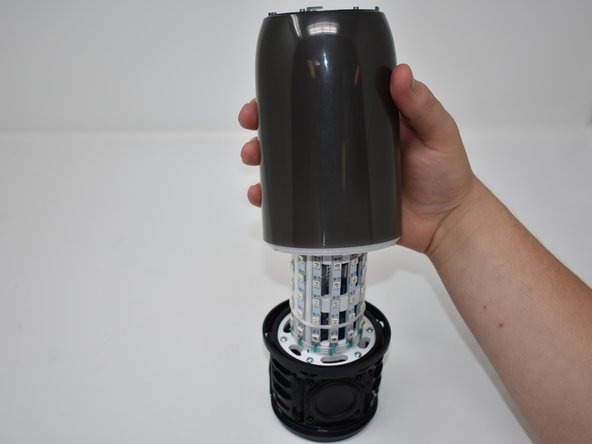

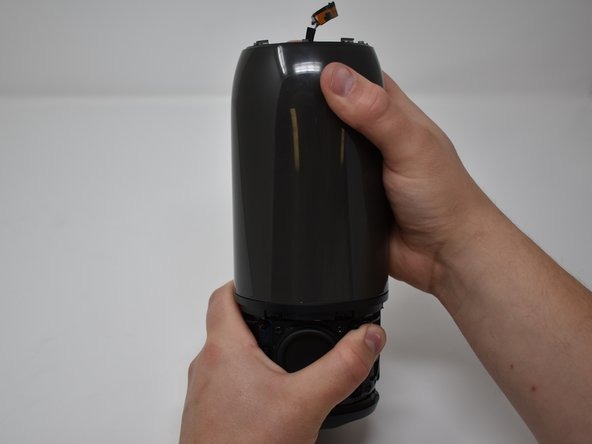

Kéo phần thân của loa JBL Pulse 3 lên. Bây giờ, lớp vỏ ngoài của loa đã được gõ bỏ hoàn toàn.

tự sửa loa JBL Pulse 3 tại nhà

Bước 12:

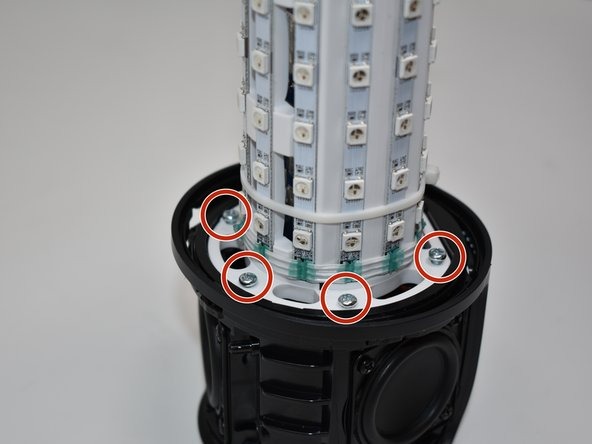

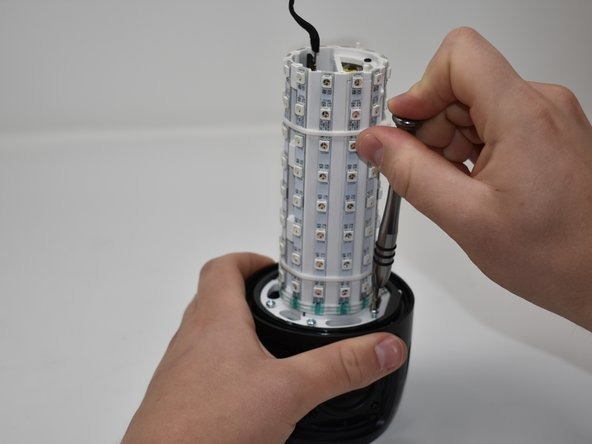

Sau khi hoàn thành bước tháo vỏ loa, các bạn sử dụng tua vít Phillips #2 để tháo 6 vít 11mm bao quanh đáy màn hình đèn LED.

tự sửa loa JBL Pulse 3 tại nhà

hướng dẫn sửa loa JBL Pulse 3

hướng dẫn sửa loa JBL Pulse 3 tại nhà

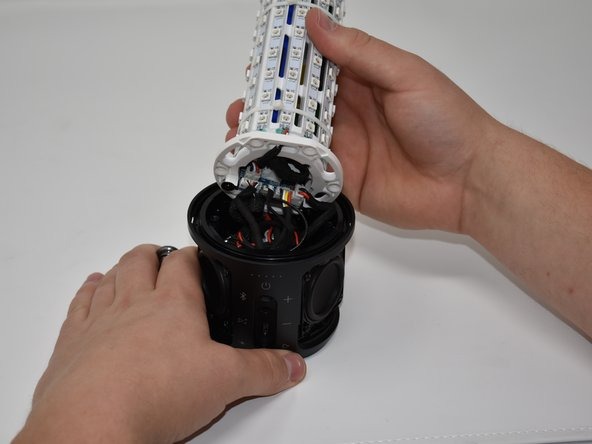

Rồi kéo màn hình đèn  LED ra khỏi đế loa.

Bước 13:

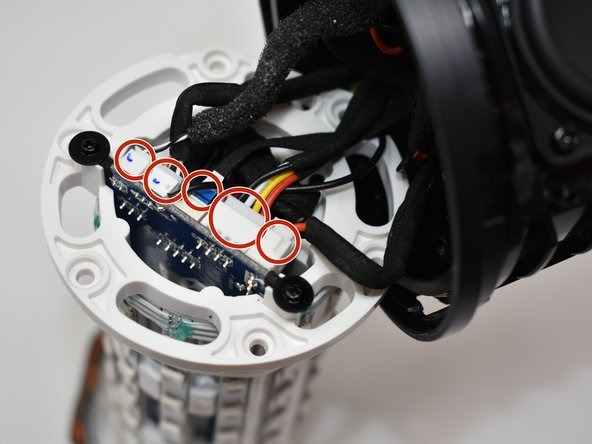

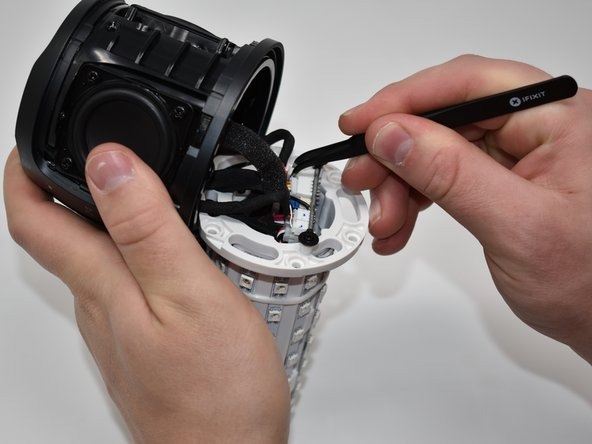

Sử dụng nhíp để kéo năm kết nối ra khỏi màn hình đèn LED.

hướng dẫn sửa loa JBL Pulse 3

hướng dẫn sửa loa JBL Pulse 3 tại nhà

Bước 14:

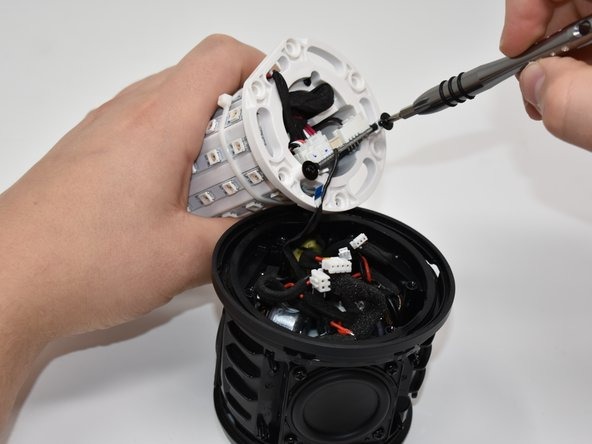

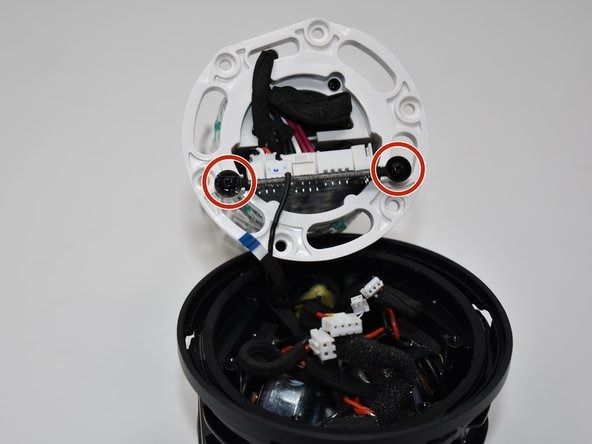

 Tháo hai vít 8mm màu đen ở dưới cùng của màn hình đèn LED bằng tua vít Phillips #0.

sửa loa JBL Pulse 3 tại nhà

hướng dẫn sửa loa JBL Pulse 3

Bước 15:

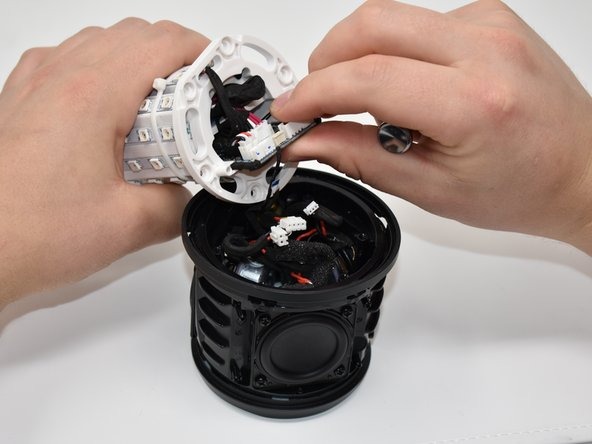

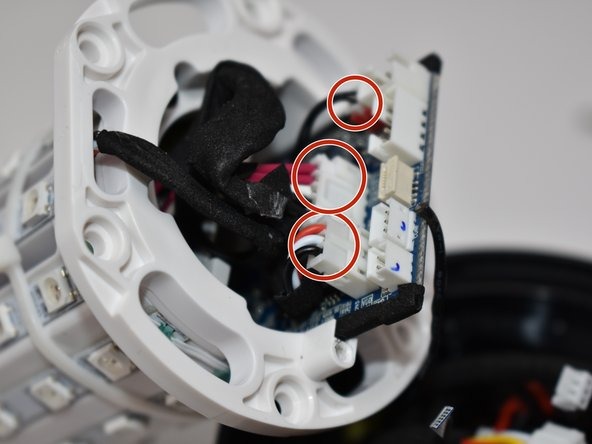

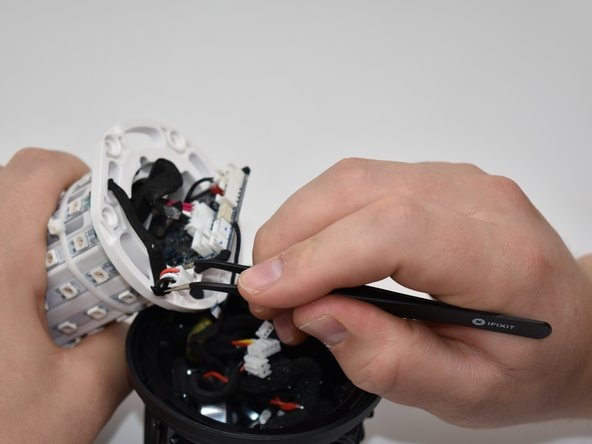

Kéo nhẹ bo mạch ra khỏi màn hình đèn LED như hình minh họa. Tiếp tục sử dụng nhíp, rút ba kết nối được gắn vào bo mạch.

hướng dẫn sửa loa JBL Pulse 3

hướng dẫn sửa loa JBL Pulse 3 tại nhà

hướng dẫn sửa loa JBL Pulse 3 tại nhà

Bước 16:

Kéo phần còn lại của bo mạch ra khỏi màn hình đèn LED.

sửa loa JBL Pulse 3 tại nhà

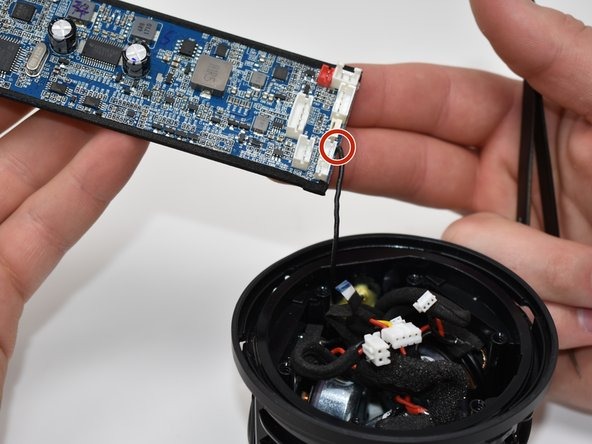

Sử dụng kìm cắt để cắt dây màu đen kết nối với đế của JBL Pulse 3 với bo mạch.

Hy vọng bài viết trên đây giúp các bạn có thể tự mình sửa chữa chiếc loa của mình. Đừng quên theo dõi các bài viết khác trên website Điện tử Linh Anh để cập nhật được những thông tin bổ ích hơn nhé.
