Hướng dẫn thay thế cổng sạc loa JBL Pulse 3 tại nhà

Để một chiếc loa di động có thể hoạt động thì cần phải có pin, người dùng sẽ cần sạc lại pin mỗi khi hết pin. Tuy nhiên trong quá trình sử dụng loa, người dùng sạc pin lặp đi lặp nhiều lần sẽ làm cho chân sạc pin của loa bị hư hỏng, sạc không vào, gây ảnh hưởng đến hoạt động của loa. Ngoài ra, chân sạc của loa bị hỏng còn có thể là do một số yếu tố chủ quan khác như sử dụng không đúng cách, hoặc yếu tố ngoại cảnh khác tác động.

Trong bài viết này, Điện tử Linh Anh sẽ hướng dẫn cách thay thế cổng sạc trên loa JBL Pulse 3, mời các bạn theo dõi!

Công cụ cần có:

Để có thể thay thế được cổng sạc trên loa JBL Pulse 3 chúng ta cần có các công cụ sau đây: Công cụ mở, tua vít Phillips #0, tua vít Phillips #1, tua vít Phillips #2, cài nhíp, kìm cắt

Bước 1:

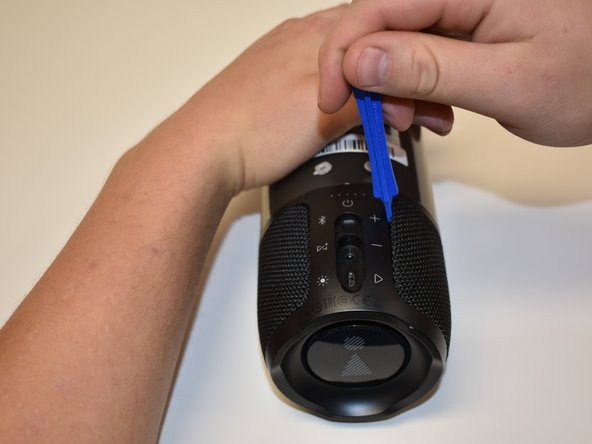

Đặt loa JBL Pulse 3 nằm nghiêng như trong hình minh họa. Sử dụng công cụ mở bằng nhựa để nâng góc trên cùng bên phải của tấm lưới loa lên. Cần dùng một lực nhỏ để tấm ê căng của loa ra.

Thay thế cổng sạc JBL Pulse 3

Bước 2:

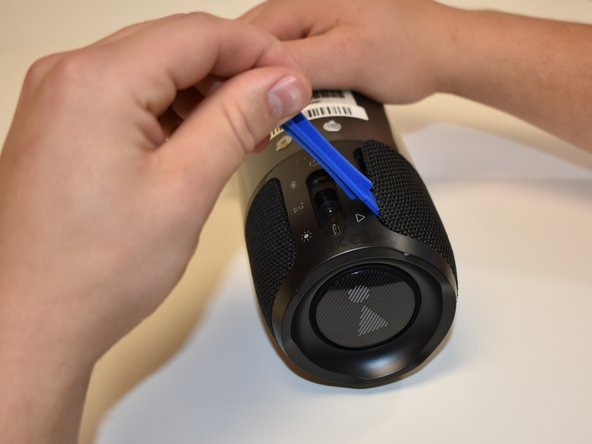

Lặp lại bước 1 cho góc dưới cùng bên phải của tấm ê căng loa.

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Bước 3:

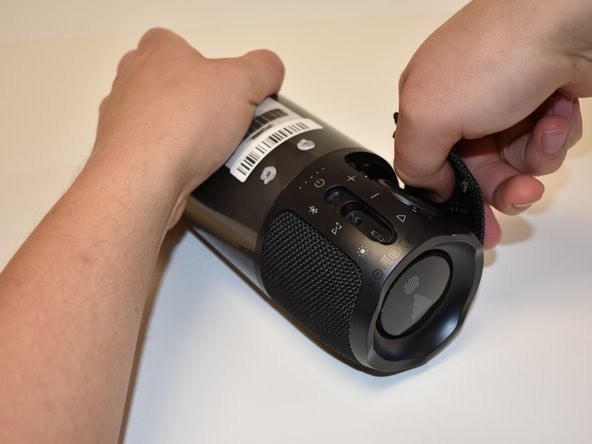

Sau khi kéo mặt bên phải của tấm ê căng ra, hãy đặt ngón tay cái vào bên dưới tấm ê căng như hình minh họa.

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Tiếp theo nhấc và kéo thẳng ra để kéo tấm ê căng này ra khỏi các trụ của loa.

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Bước 4:

Lặp lại các bước 1-3 cho phía bên trái tấm ê căng của loa JBL Pulse 3. Sau khi hoàn thành bước này, tấm ê căng sẽ được gỡ bỏe hoàn toàn ra khỏi loa Pulse 3.

Bước 5:

Sử dụng tua vít Phillips #0 để tháo sáu vít đen 6mm ở mặt trong của loa như hình minh họa.

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Các bước thay thế cổng sạc JBL Pulse 3

Bước 6:

Lật mặt phải của JBL Pulse 3 lên và tháo vòng trên cùng của thiết bị. Có thể cần dùng một lực nhỏ và một miếng vải cotton để tháo mảnh này ra.

Các bước thay thế cổng sạc JBL Pulse 3

Các bước thay thế cổng sạc JBL Pulse 3

Bước 7:

Sau đó tiếp tục dùng tua vít Phillips #0 để tháo sáu vít 5mm trên JBL Pulse 3.

Các bước thay thế cổng sạc JBL Pulse 3

Các bước thay thế cổng sạc JBL Pulse 3

Bước 8:

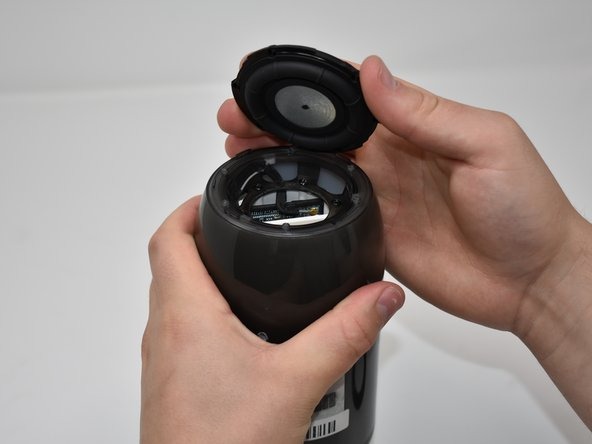

Kéo nắp loa trên cùng của JBL Pulse 3 ra.

Các bước thay thế cổng sạc JBL Pulse 3

Bước 9:

Tháo năm vít 7mm ở bên trong loa JBL Pulse 3 bằng tua vít Phillips #1.

Các bước thay thế cổng sạc JBL Pulse 3

Các bước thay thế cổng sạc JBL Pulse 3

Bước 10:

Bóc dây dẫn điện màu đen, được dán băng keo từ mặt trong của loa JBL Pulse 3.

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Bước 11:

Kéo phần thân của loa JBL Pulse 3 lên. Bây giờ, lớp vỏ ngoài của loa đã được gõ bỏ hoàn toàn.

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Bước 12:

Sau khi hoàn thành bước tháo vỏ loa, các bạn sử dụng tua vít Phillips #2 để tháo 6 vít 11mm bao quanh đáy màn hình đèn LED.

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Rồi kéo màn hình đèn  LED ra khỏi đế loa.

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Bước 13:

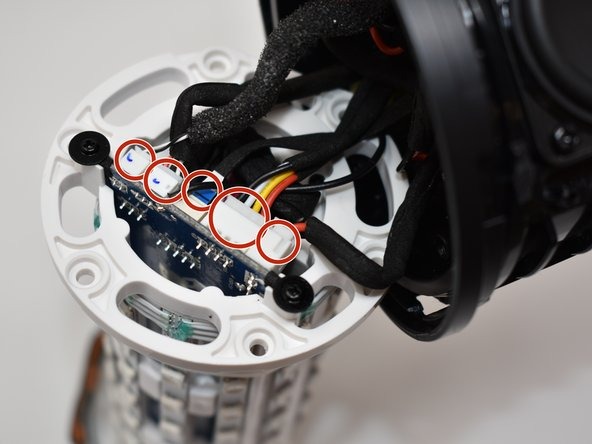

Sử dụng nhíp để kéo năm kết nối ra khỏi màn hình đèn LED.

Các bước thay thế cổng sạc JBL Pulse 3

Các bước thay thế cổng sạc JBL Pulse 3

Bước 14:

 Tháo hai vít 8mm màu đen ở dưới cùng của màn hình đèn LED bằng tua vít Phillips #0.

Các bước thay thế cổng sạc JBL Pulse 3

Các bước thay thế cổng sạc JBL Pulse 3

Bước 15:

Kéo nhẹ bo mạch ra khỏi màn hình đèn LED như hình minh họa. Tiếp tục sử dụng nhíp, rút ba kết nối được gắn vào bo mạch.

Các bước thay thế cổng sạc JBL Pulse 3

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Bước 16:

Kéo phần còn lại của bo mạch ra khỏi màn hình đèn LED.

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Sử dụng kìm cắt để cắt dây màu đen kết nối với đế của JBL Pulse 3 với bo mạch.

Bước 17:

Sau khi hoàn thành bước gỡ bỏ bo mạch, hãy dùng tua vít Phillips #2 tháo 4 vít 10mm ở góc loa mặt bên của đế loa.

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Bước 18:

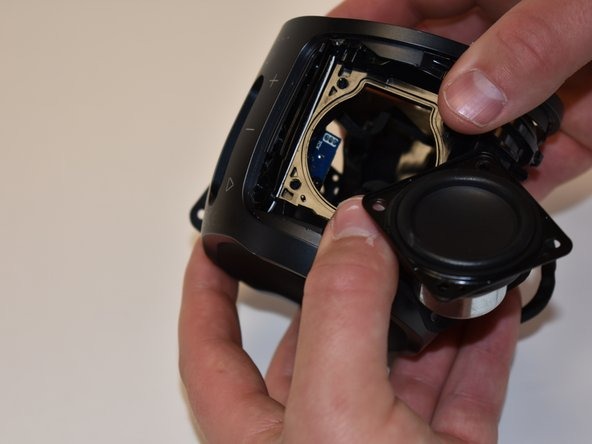

Kéo loa ra và cắt dây màu đen và đỏ bằng kìm cắt dây. Bây giờ củ loa sẽ được gõ bỏ khỏi JBL Pulse 3.

Hướng dẫn thay thế cổng sạc JBL Pulse 3

Các bước thay thế cổng sạc JBL Pulse 3

Bước 19:

Lặp lại các bước để tháo cả 3 loa trên đế JBL Pulse 3.

Các bước thay thế cổng sạc JBL Pulse 3

Tháo vít 6mm bên dưới mỗi củ loa trong số 3 loa xung quanh đế JBL Pulse 3 bằng tua vít Phillips #0

Các bước thay thế cổng sạc JBL Pulse 3

Bước 20:

Nắm lấy mặt ngoài của loa ở phía bên dưới và kép ra ngoài cho đến khi nắp nút bên ngoài bung ra.

Các bước thay thế cổng sạc JBL Pulse 3

Hướng dẫn thay thế cổng sạc JBL Pulse 3 dễ thực hiện

Bước 21:

Ngắt kết nối hai dây kết nối của loa từ mặt trong đế loa bằng cách dùng ngón trỏ ấn vào dây theo hướng ngược lại của kết nối.

Hướng dẫn thay thế cổng sạc JBL Pulse 3 dễ thực hiện

Hướng dẫn thay thế cổng sạc JBL Pulse 3 dễ thực hiện

Bước 22:

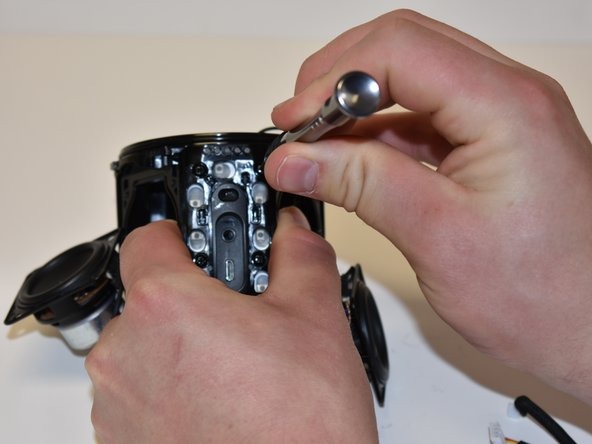

Sử dụng tua vít Phillips #1 tháo 4 vít 10mm bằng các nút ấn ở bên cạnh đế của loa.

Hướng dẫn thay thế cổng sạc JBL Pulse 3 dễ thực hiện

Hướng dẫn thay thế cổng sạc JBL Pulse 3 dễ thực hiện

Bước 23:

Đây là bước cuối cùng, các bạn kéo nắp nút bên trong có cổng sạc kèm theo ra. Cổng sạc bây giờ đã được gõ bỏ.

Hướng dẫn thay thế cổng sạc JBL Pulse 3 đơn giản

Trên đây là tất cả các bước hướng dẫn chi tiết để có thể thay thế cổng sạc loa JBL Pulse 3. Mặc dù hơi nhiều bước nhưng hi vọng thông qua hướng dẫn này, các bạn sẽ thực hiện việc sửa chữa ngay tại nhà thành công. Cảm ơn các bạn đã theo dõi Điện tử Linh Anh, hẹn gặp lại ở các bài viết tiếp theo.
