Nâng cấp pin JBL Charge 3 dễ dàng

Hầu hết các loa Bluetooth hiện đều được các hãng sử dụng pim Li-on. Pin này có độ bền tốt. sử dụng an toàn, lưu trữ được năng lượng lớn và có khả năng sạc nhanh hơn các loại pin khác. Do thói quen sử dụng cũng như thời gian sử dụng lâu dài nên dẫn đến tình trạng pin bị chai, hư hỏng, hoặc thời lượng pin bị giảm.

Trong bài viết hôm nay, Điện tử Linh Anh sẽ hướng dẫn các bạn cách nâng cấp pin cho loa JBL Charge 3 bằng pin có dung lượng lớn hơn giúp thời gian sử dụng loa lâu hơn. Mời các bạn theo dõi nhé!

Công cụ cần dùng bao gồm: Dụng cụ mở, tua vít Phillips #0, bàn hàn cầm tay, vôn kế và keo dán đa năng.

Bước 1:

Xác định vị trí các đường nối bên cạnh chân ở mặt dưới của thiết bị.

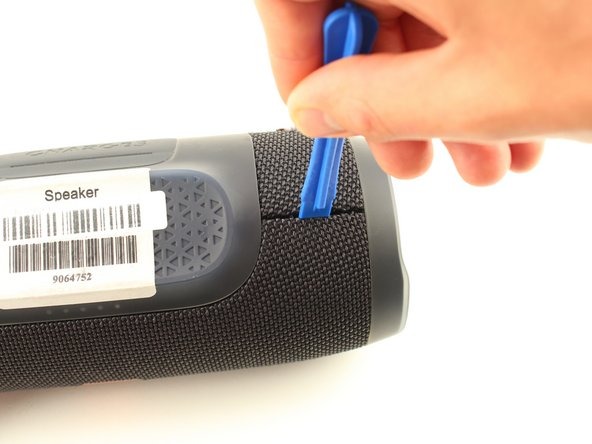

Lật ngược loa của bạn và cắm dụng vụ mở bằng nhựa theo chiều dọc và khe ở nắp trước.

sửa loa JBL Charge 3

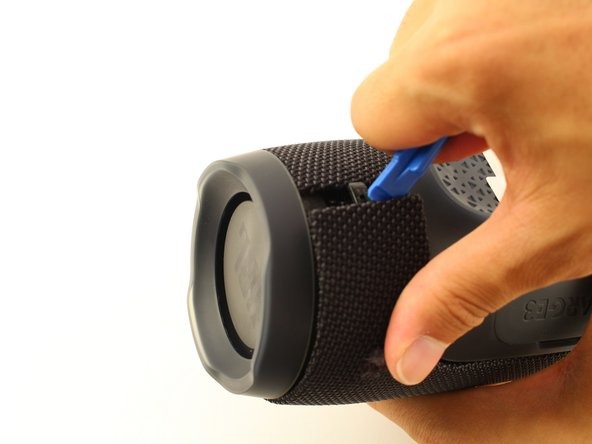

Sau đó từ từ kéo dụng cụ mở ra ngoài để tháo 4 kẹp đang giữ nắp cố định.

sửa loa JBL Charge 3 tại nhà

tự sửa loa JBL Charge 3 tại nhà

Tương tự lặp lại quy trình này cho 4 cạnh của nắp trước.

Bước 2:

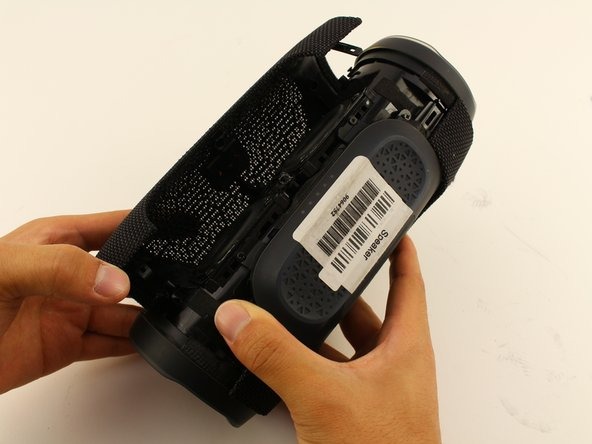

Dùng tay nhẹ nhàng tháo nắp loa ra khỏi cả hai bên và tháo nó ra khỏi vỏ loa.

hướng dẫn sửa loa JBL Charge 3

Chú ý:

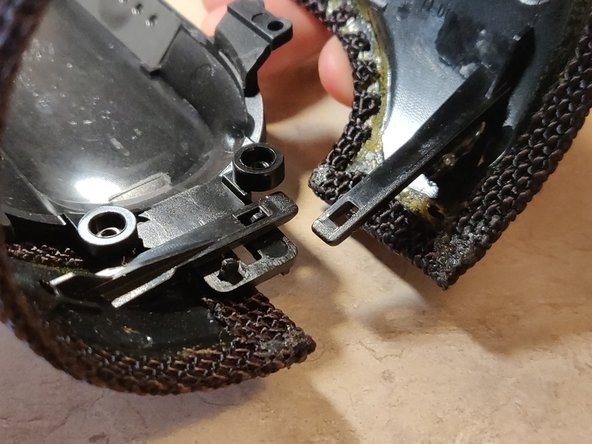

+ Mặt trong của nắp trước có các lỗ phải khớp với các chốt tương ứng trên vỏ loa, giúp quá trình lắp lại sau này sẽ dễ dàng hơn.

+ Việc tháo nắp trước không ảnh hưởng đến các vòng đệm chống thấm nước của thiết bị. Tuy nhiên, việc tháo rời bất kỳ bộ phận nào của loa sẽ đều phải tháo miếng đệm và vòng đệm chống nước. Chính vì thế, thiết bị của bạn có thể sẽ không còn khả năng chống thấm nước sau hoạt động tháo lắp để sửa chữa.

Bước 3:

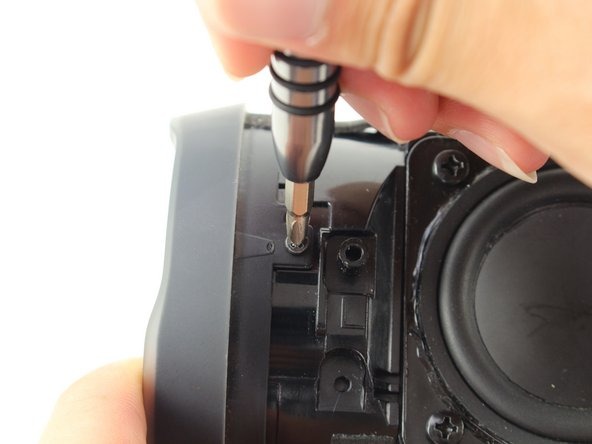

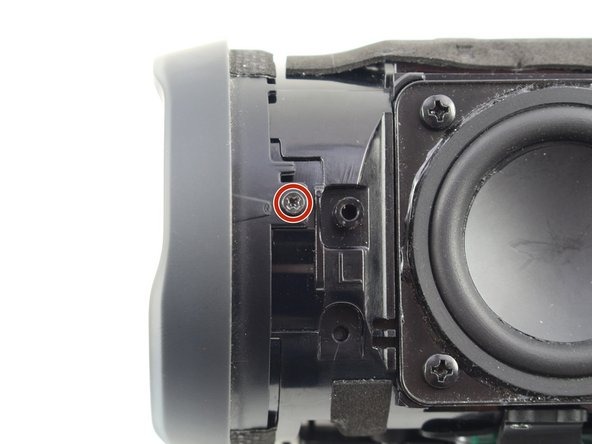

Tiếp theo bạn phải tháo màng cộng hưởng bên phải của loa ra bằng cách tháo hai vít Phillips #1 8mm ra khỏi các mấu.

hướng dẫn sửa loa JBL Charge 3 tại nhà

sửa loa JBL Charge 3

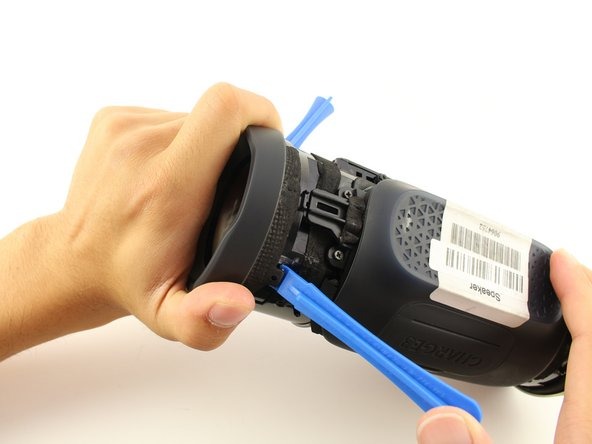

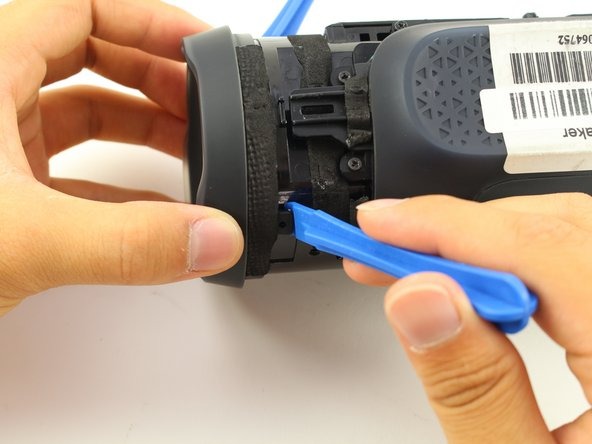

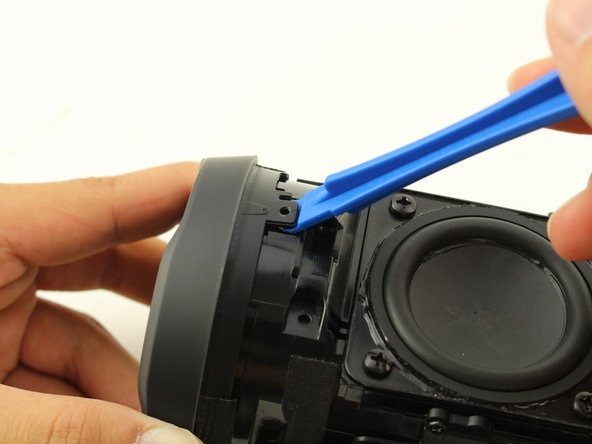

Sau đó chèn các công cụ mở bằng nhựa bên dưới cả hai tab để mở.

sửa loa JBL Charge 3 tại nhà

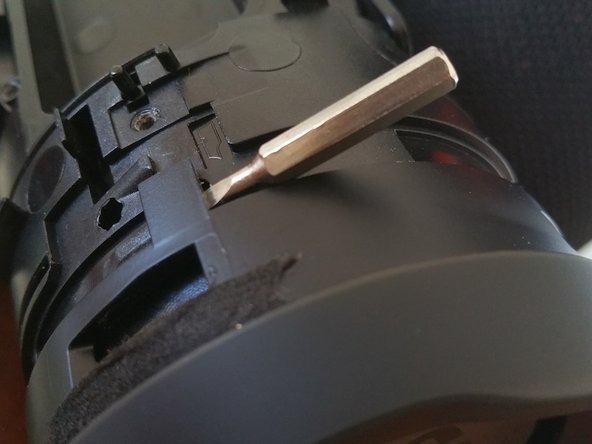

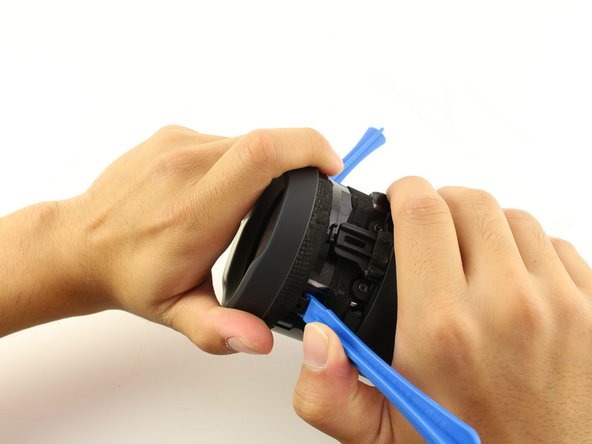

Lưu ý rằng có hai chốt nhựa, bạn cần nhấc cả hai bên lên bằng cách sử dụng một thanh kim loại nhỏ làm đòn bẩy.

tự sửa loa JBL Charge 3 tại nhà

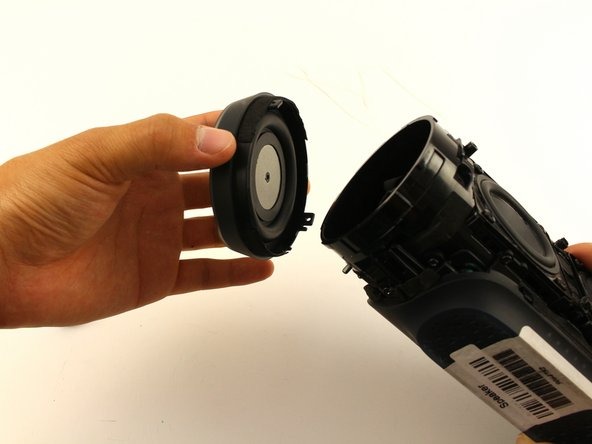

Trong khi cả hai chốt đều lên và giữ loa, cố gắng xoay nắp màng cộng hưởng theo hướng ngược chiều kim đồng hồ. Điều này sẽ khó thao tác, nhưng đừng lo lắng, khi các bạn vặn được khoảng 1,5cm hoặc không thể vặn thêm thì bạn chỉ cần tháo nắp màng cộng hưởng ra.

hướng dẫn sửa loa JBL Charge 3

hướng dẫn sửa loa JBL Charge 3 tại nhà

sửa loa JBL Charge 3

sửa loa JBL Charge 3 tại nhà

tự sửa loa JBL Charge 3 tại nhà

Bước 4:

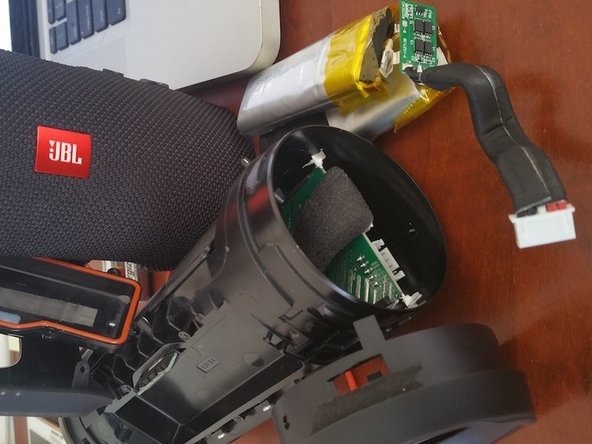

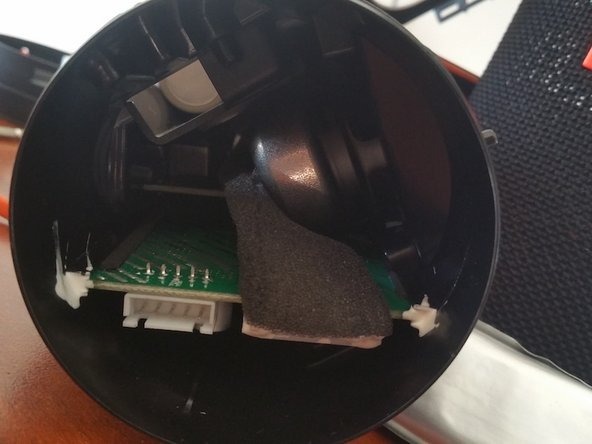

Trước khi tháo pin loa ra các bạn phải ngắt kết nối pin với bo mạch bên trong.

hướng dẫn sửa loa JBL Charge 3

hướng dẫn sửa loa JBL Charge 3 tại nhà

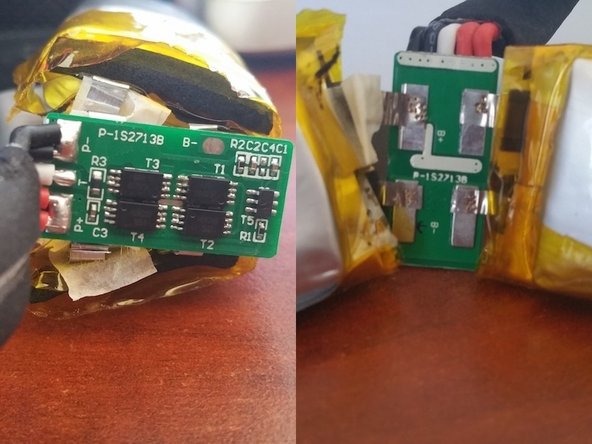

Pin của loa JBL Charge 3 được hãng sử dụng là pin Ydajny với dung lượng 6000mAh

Bước 5:

Sử dụng pin thay thế chính hãng của JBL với lõi pin Lithium-ion polymer cho dung lượng 6200mAh, hoặc 3 cục pin Panasonic 3400mAh NCR-1865B (2 cục không được bảo vệ và 1 cục được bảo vệ). Cả hai loại này đều có dung lượng pin cao hơn pin cũ trong loa, cho thời gian sử dụng liên tục lên đến 12h-20h. Hoặc có thể thay pin theo nhu cầu sử dụng của bản thân.

Chú ý: Các bạn cần phải đảm bảo rằng tất cả các pin đều có cùng điện áp trước khi thay thế cho loa. Hãy cẩn thận để không làm chập mạch loa, nên thận trọng tránh những điều đáng tiếc xảy ra.

Bước 6:

Ở hướng dẫn này, Điện tử Linh Anh sẽ hướng dẫn thay thế bằng pin Panasonic 3400mAh NCR-1865B. Đối với pin Lithium-ion polymer cho dung lượng 6200mAh các bạn có thể tham khảo hướng dẫn tại đây .

Rồi tiếp tục công việc sửa chữa thôi nào!

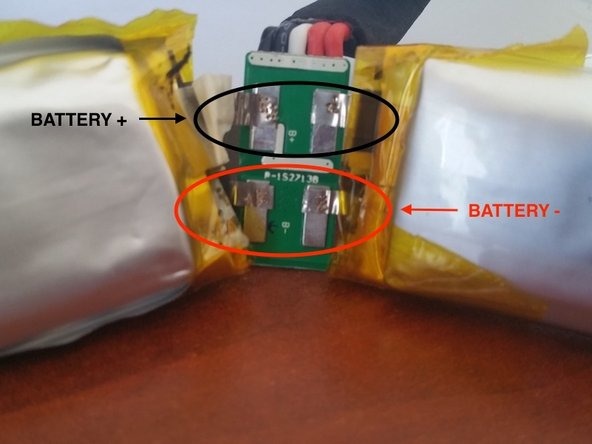

Bạn cần nối hai cục pin không được bảo vệ song song với nhau. Sau đó hàn dây màu đen vào điểm B+ và dây màu đỏ vào điểm B-.

sửa loa JBL Charge 3

sửa loa JBL Charge 3 tại nhà

Để việc thay thế tiếp theo trở nên dễ dàng hơn, hãy kết nối pin bằng cách xoắn các dây có cùng mã màu cùng với nhau và quấn chúng bằng băng dính cách điện.

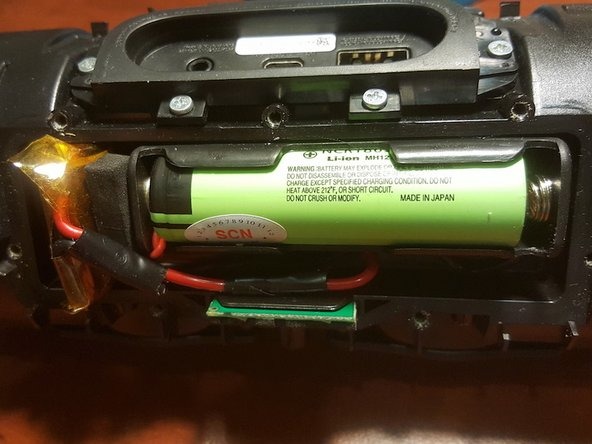

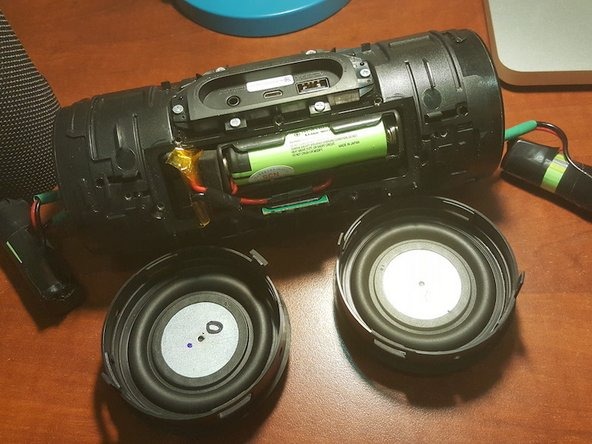

Cục pin được bảo vệ sẽ nằm trong ngăn chứa pin ban đầu bên trong ngăn chứa ô (như hình minh họa) kết nối với môt bên của bo mạch BMS.

tự sửa loa JBL Charge 3 tại nhà

Như thế sau khi kết nối hai pin không được bảo vệ sẽ kết nối song song với cái còn lại từ phải bên kia của màng cộng hưởng âm trầm và nằm bên trong khoang loa phía sau Bass Radiator. Cục pin được bảo vệ sẽ kết nối trực tiếp với bo mạch BMS.

Bước 7:

Sau khi hoàn thành bước đấu dây cho pin của loa, các bạn sẽ bắt đầu lót ít xốp hồng để đảm bảo dây điện không bị lạch cạch, có thể hãy cố định mọi thứ và cách nhiệt nếu có.

hướng dẫn sửa loa JBL Charge 3

hướng dẫn sửa loa JBL Charge 3 tại nhà

sửa loa JBL Charge 3 tại nhà

Giá đỡ tế bào được dán vào ngăn chứa pin bằng sillicon. Các ô trong ngăn chứa pin nằm ngay bên phải và chỉ vừa đủ nên sẽ giữ nguyên vị trí mà không cần bất kỳ loại keo nào.

sửa loa JBL Charge 3 tại nhà đơn giản

tự sửa loa JBL Charge 3 tại nhà

Bước 8:

Đặt mọi thứ trở lại theo thứ tự, hãy cẩn thận với các ốc vít, chúng có thể dễ dàng bị thất lạc. Hãy đảm bảo rằng mọi thứ đều được đóng kín hoàn toàn, nếu không sẽ nghe thấy tiếng lạch cạnh khi phát các bài hát có nhiều âm trầm.

Trên đây là các bước hướng dẫn các bước nâng cấp pin loa JBL Charge 3, nếu loa của bạn đang có vấn đề về pin, hay thay pin cho loa ngay nhé. Chúc các bạn thực hiện thành công. Hẹn gặp lại ở các bài viết sau!
